Periksa ketebalan dinding

Prinsip -prinsip untuk mereka bentuk ketebalan dinding bahagian plastik adalah seperti berikut.

Ketebalan dinding seragam adalah prinsip pertama dalam reka bentuk bahagian plastik. Ia dapat memastikan pengisian seragam dan penyejukan penyejukan, pengacuan yang baik, ketepatan dimensi tinggi dan produktiviti yang tinggi. Sekiranya ketebalan dinding tidak boleh seragam kerana keperluan khas tertentu bahagian plastik, serong harus digunakan untuk beralih beransur -ansur di antara dinding tebal dan nipis. Di samping itu, nisbah ketebalan kepada penipisan mesti dikawal dengan ketat kepada nisbah berikut.

Thermoplastic: Mampatan 1: 3, Penyemperitan 1: 5.

Plastik termoplastik: suntikan suntikan 1: (1.5-2).

3. Reka bentuk ketebalan dinding bahagian plastik harus dapat menahan impak dan getaran peranti pelepasan, dll.

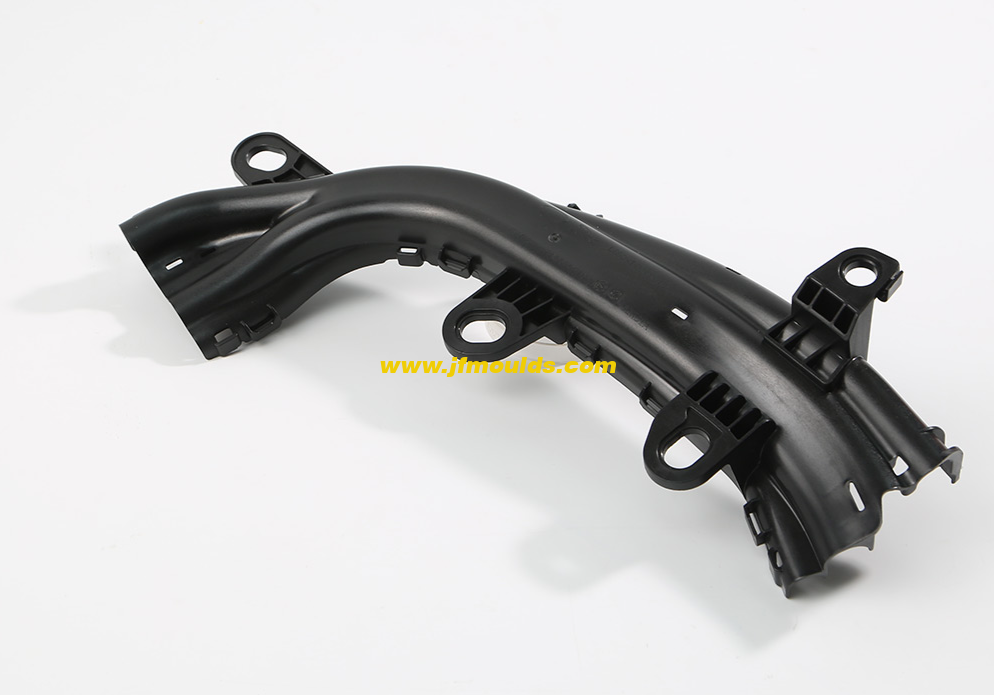

Pengilang acuan bumper kereta di China (jfmoulds.com)

4. Pada titik sambungan dan pengikat bahagian plastik, titik embedding sisipan, dan konvergensi (garis kimpalan) cair plastik dalam lubang dan tingkap, mesti ada ketebalan yang mencukupi.

5. Apabila menentukan ketebalan dinding, kekuatan yang diperlukan semasa penyimpanan dan pengendalian mesti dipertimbangkan

6. Ketebalan dinding yang diperlukan untuk cairkan pengisian semasa cetakan harus dipenuhi. Ia adalah perlu untuk mengelakkan dinding nipis dengan pengisian yang tidak mencukupi atau terdedah kepada penyamaran, serta dinding tebal dengan cair retak atau terdedah kepada lekukan.

Dua: menguatkan tendon

Memperkukuhkan tulang rusuk adalah struktur fungsional yang sangat diperlukan pada bahagian plastik. Memperkukuhkan tulang rusuk secara berkesan dapat meningkatkan ketegaran dan kekuatan bahagian plastik seperti keluli berbentuk "I" tanpa meningkatkan ketebalan dinding bahagian plastik. Walau bagaimanapun, mereka tidak mempunyai permukaan terbalik yang sukar dibentuk seperti keluli berbentuk "saya". Mereka sangat sesuai untuk bahagian plastik yang sering tertakluk kepada tekanan, tork, dan lenturan. Di samping itu, tulang rusuk pengukuhan juga boleh berfungsi sebagai saluran dalaman, yang kondusif untuk pengisian badan dan sangat membantu dalam membentuk komponen kompleks dan besar.

Memperkukuhkan tulang rusuk biasanya direka pada bahagian bukan bahagian plastik, dan arahnya harus konsisten mungkin dengan arah aliran cair. Rusuk yang menguatkan tidak boleh terlalu panjang atau terlalu tebal, jika tidak, ia akan meningkatkan kesukaran suntikan suntikan, seperti ketegangan udara dan pengecutan dan kemurungan di belakang.

Tiga: Sudut bulat

Kedua -dua pesawat berpotongan bahagian plastik harus beralih dengan arka sebanyak mungkin. Fungsi adalah seperti berikut.

1. Menyebarkan beban, meningkatkan dan sepenuhnya mengerahkan kekuatan mekanikal bahagian plastik.

2. Meningkatkan ketidakstabilan plastik cair, memudahkan pengisian dan demolding, dan menghapuskan kecacatan seperti lekukan di sudut dinding.

3. Ia memudahkan pemprosesan mekanikal dan rawatan haba acuan, dengan itu meningkatkan hayat perkhidmatan acuan.

4. Kepekatan tekanan terdedah kepada sudut tajam, yang boleh menyebabkan keretakan tempatan dalam acuan dan bahagian plastik.

Empat: Demolding dipaksa

Bahagian plastik sering dibentuk dengan mengambil kesempatan daripada ubah bentuk elastik plastik dan dimensi kedalaman kecil cembung dan bahagian cekung untuk secara paksa menolak bahagian plastik keluar dari acuan.

Komoditi Mould_Taizhou Jiefeng acuan co, Ltd. (jfmoulds.com)

Gear

Lima: Bentuk dan saiz gear plastik

Parameter asas gear plastik dan formula pengiraan mereka adalah seperti berikut.

Jumlah gigi gear

Meaning of tooth number:

Module m: Module is an important parameter for manufacturing gears. For two meshing gear molds

The numbers must be equal.

m=p/n d=mx

Tooth profile Angle. The radial diameter and tooth profile at the intersection of the tooth profile curve and the pitch circle

The acute Angle formed by the tangent at this point.

Transmission ratio i: i=n1/n2
