Pemilihan spesifikasi asas dan model acuan

• 2025-09-28

Pemilihan spesifikasi asas dan model acuan

(1) Pemilihan asas acuan dua plat dan asas acuan tiga plat

1. Apabila anda boleh menggunakan asas acuan dua plat, anda tidak menggunakan pemegang acuan tiga plat. Kerana struktur asas acuan dua plat adalah mudah, kos pembuatannya agak rendah, manakala struktur asas acuan tiga plat lebih kompleks, dan kebarangkalian kegagalan acuan semasa proses pengeluaran juga tinggi.

2. Apabila bahagian plastik mesti diberi makan dari satu atau lebih mata di tengah-tengah rongga dengan pintu masuk, asas acuan tiga plat dipilih. Situasi berikut diberi makan dengan pintu pintu.

a. Kawasan unjuran bahagian plastik yang dibentuk di permukaan perpisahan adalah besar, dan rongga tunggal memerlukan pelbagai suapan.

B. Satu acuan dengan pelbagai rongga, di antaranya terdapat salah satu pintu titik yang sesuai: beberapa bahagian plastik mesti diberi makan dari pelbagai titik di tengah, jika tidak, ia boleh menyebabkan ubah bentuk atau tidak mencukupi pengisian bahagian plastik; Bahagian plastik memerlukan menuangkan perantaraan, jika tidak, ia mungkin terperangkap atau tidak diisi, yang akan menjejaskan penampilan; Saiz setiap rongga sangat berbeza, dan apabila menggunakan pangkalan acuan pintu sisi, lengan pintu harus menjadi pusat luar yang besar, dan mudah untuk menghasilkan kilat atau ubah bentuk semasa pengeluaran acuan.

c. Gear plastik, kebanyakannya menggunakan pintu titik, dan untuk meningkatkan kemajuan saiz gear, pemakanan tiga mata sering digunakan. Tayar mainan pelbagai rongga sering menggunakan demolding pneumatic paksa, dan sistem gating adalah pintu masuk ke pintu gerbang.

d. Untuk bahagian plastik dengan ketebalan dinding kecil dan struktur kompleks, cair mempunyai rintangan aliran besar dalam acuan, dan sukar untuk mengisi atau memastikan kualiti pencetakan dengan pintu sampingan.

e. Untuk bahagian berbentuk silinder, berbentuk kotak atau shell dengan ketinggian yang terlalu tinggi, penggunaan pintu titik adalah kondusif untuk ekzos, yang dapat meningkatkan kualiti pencetakan dan memendekkan kitaran pencetakan.

3. Acuan pelari panas dilengkapi dengan asas acuan dua plat.

Pengilang acuan gril kereta di China (jfmoulds.com)

(2) Pemilihan asas acuan tiga plat standard dan asas acuan tiga plat yang dipermudahkan.

1. Dimensi minimum tiga pangkalan acuan standard dalam asas acuan longji adalah seperti berikut:

a. Saiz minimum asas acuan saluran air ialah 200mm × 250mm;

B. Saiz minimum asas air yang dipermudahkan adalah 150mm × 200mm;

c. Saiz minimum asas cetakan air besar ialah 150mm × 150mm.

Dalam erti kata lain, jika asas acuan kurang dari 200mm × 250mm tidak boleh digunakan dengan asas acuan acuan tiga plat standard.

2. Pangkalan acuan tiga plat mudah tidak mempunyai plat push. Sekiranya bahagian plastik perlu ditolak dengan plat push, pemegang acuan tiga plat mudah tidak boleh digunakan.

3. Apabila terdapat slider menarik sampingan yang besar di kedua-dua belah pihak, asas acuan tiga plat standard dapat mengurangkan lebar asas acuan dan acuan dengan keperluan kehidupan yang tinggi, dan asas acuan tiga plat standard harus digunakan.

4. Acuan slider serong, apabila gelangsar muncul, mudah untuk bertembung dengan lajur panduan pendek, pada masa ini, lebar asas acuan dapat dikurangkan dengan asas acuan acuan tiga plat yang dipermudahkan.

5. Ketepatan dan ketegangan asas acuan tiga plat standard lebih baik daripada asas acuan tiga plat yang mudah, jadi asas acuan tiga plat standard harus digunakan untuk acuan dengan keperluan ketepatan yang tinggi dan keperluan kehidupan yang tinggi.

6. Bagi acuan dengan mekanisme menarik teras lateral, mesti ada sekurang-kurangnya satu permukaan pembukaan acuan pada tetapan acuan, jadi sistem gating sisi biasanya mengamalkan jenis GAI atau jenis GCI dalam asas acuan acuan tiga plat mudah.

Komoditi Mould_Taizhou Jiefeng acuan co, Ltd. (jfmoulds.com)

(3) Pemilihan asas acuan dan asas acuan lurus

Oleh itu, acuan dibahagikan kepada mati berbentuk i dan mati lurus mengikut keperluan; Biasanya dua plat mati kebanyakannya menggunakan asas mati lurus, manakala tiga plat mati biasanya menggunakan asas mati berbentuk i.

Di samping itu, apabila lebar acuan kurang daripada 300mm, adalah dinasihatkan untuk memilih asas acuan berbentuk i; Apabila lebar acuan lebih besar daripada atau sama dengan 300mm, adalah dinasihatkan untuk memilih asas acuan lurus. Untuk asas acuan dua plat, lebar asas acuan adalah lebih besar daripada atau sama dengan 300mm, dan apabila templat tetap adalah membuka bingkai, asas acuan lurus dengan panel (berbentuk T) boleh digunakan.

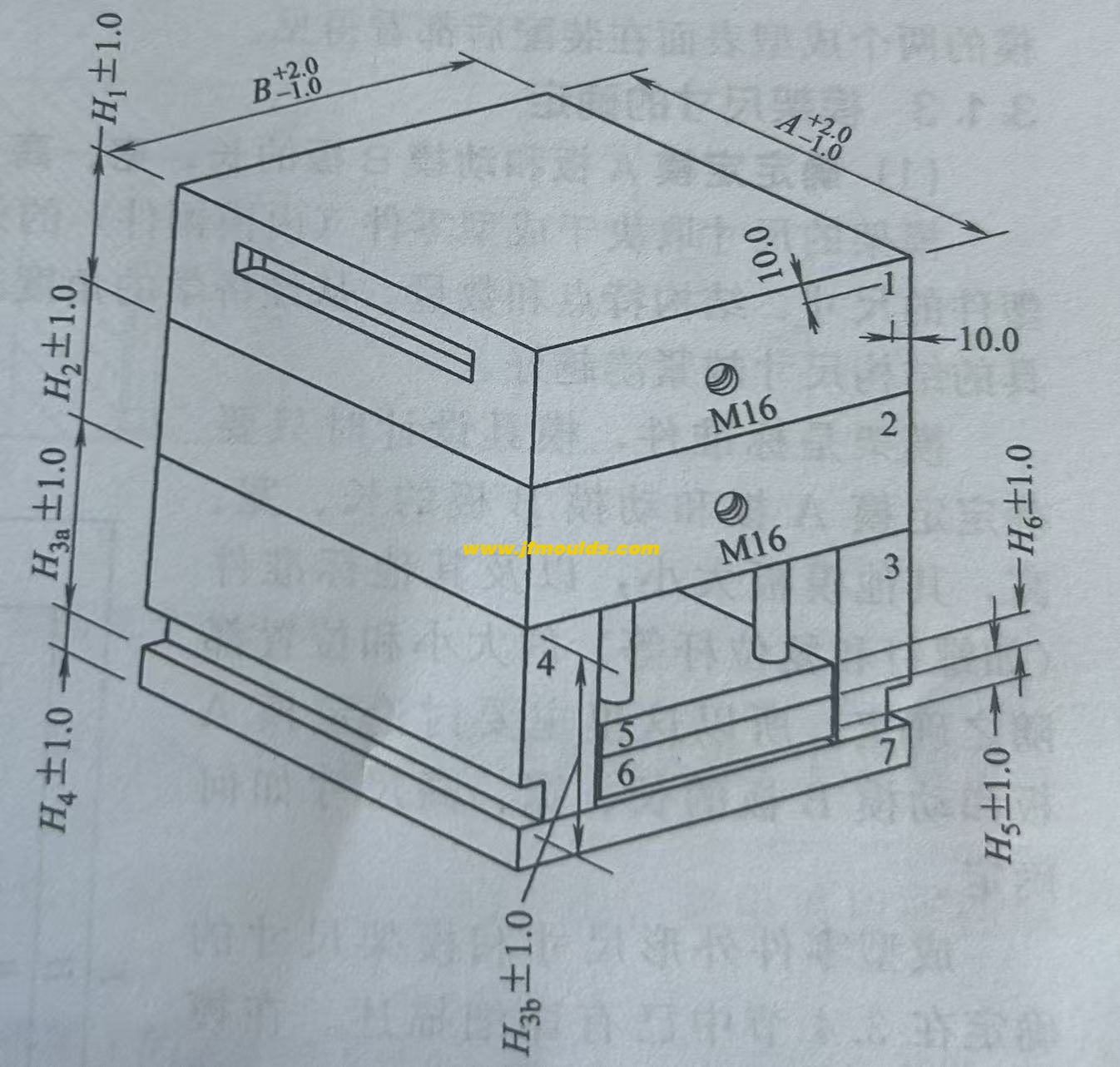

The straight mold base must be machined with the mold groove. The size of the code mold slot is standardized, and users can also design or process it themselves according to their needs.

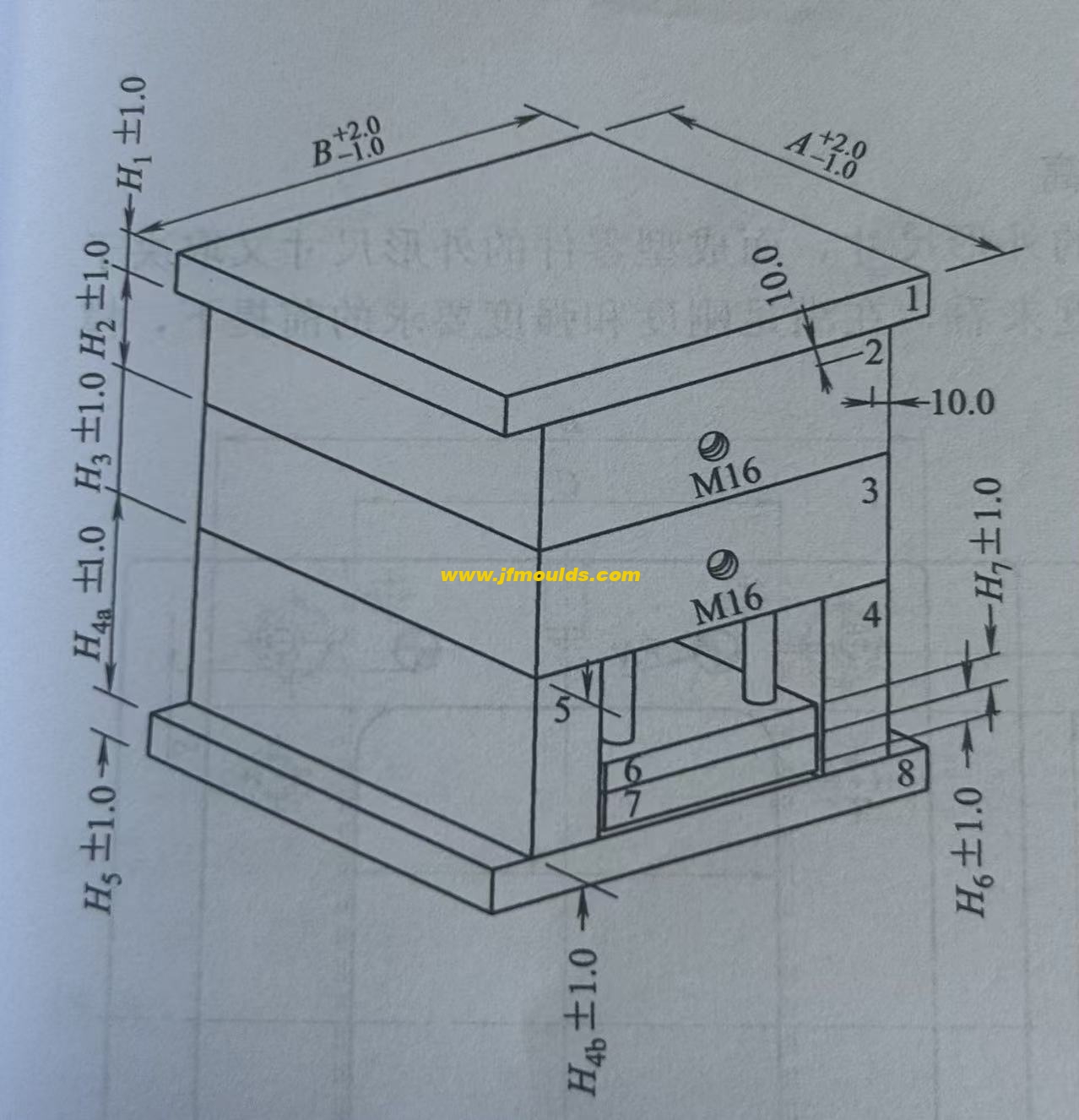

The edge of the I-shaped mold base with a mold width of less than 450mm is 25mm higher on one side, and the edge of the I-shaped mold base with a mold width of more than 450mm (including 450mm) is 50mm higher on one side. When choosing a straight mold base, the width of the mold base is 50mm or 100mm smaller, and the matching injection machine can be smaller.

(4) The mold base should use a bracket

The pallet is assembled under the moving mold B plate. There are usually two situations where a pallet plate is needed.

1. The moving mold B plate opens the frame. When the hole for assembling the inner die insert is processed into a through hole, it is commonly known as the open frame. When the inner mold insert is round, or the movable template is very deep, it is advisable to open the frame. The mold frame with a lateral core pulling mechanism or an oblique slider should not open the frame.

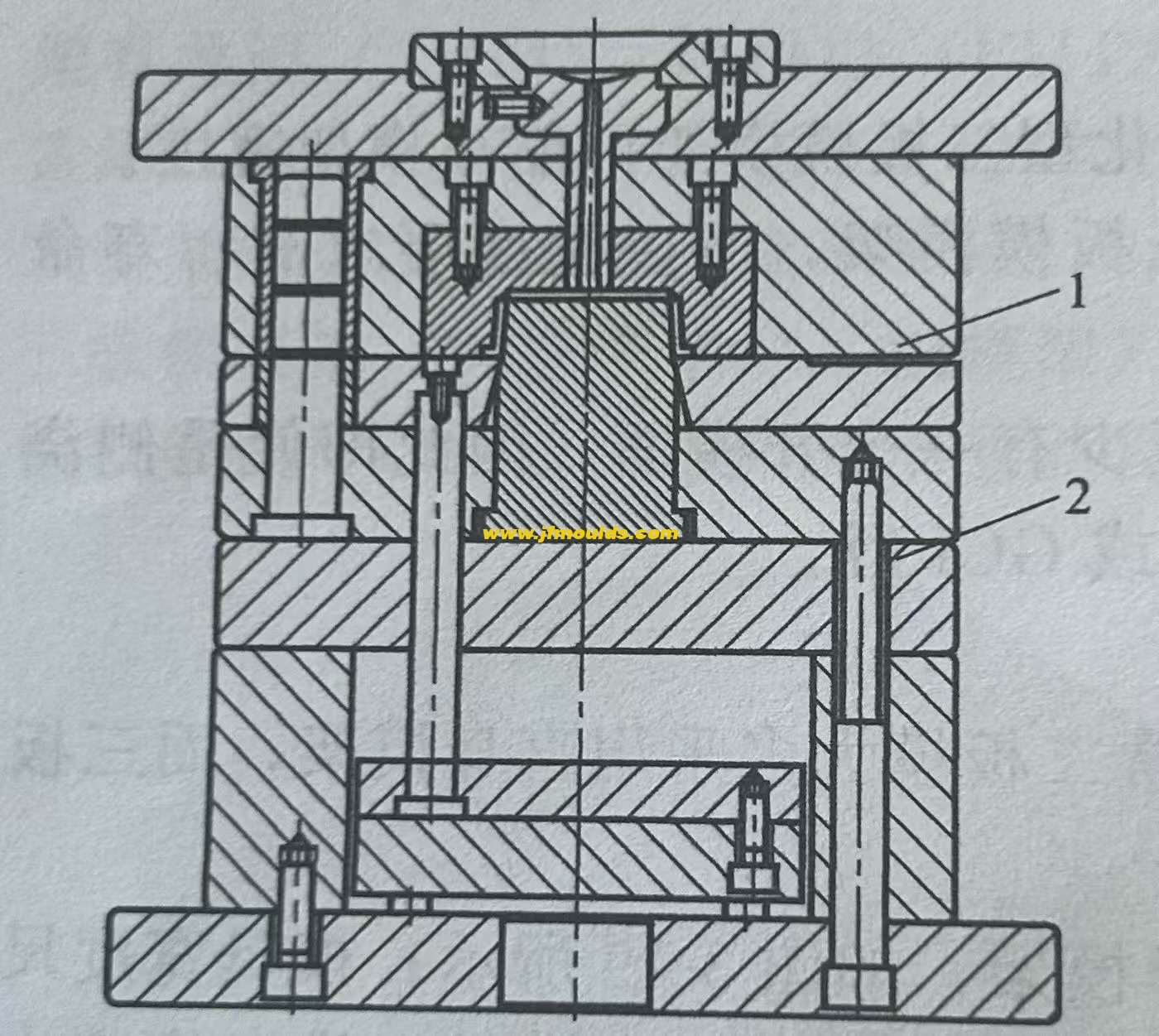

2. False three-plate mold, when the support plate and B plate of the moving mold part need to be separated before the plastic part is launched, commonly known as the false three-plate mold. The support plate and moving template in the false three-plate mold should be separated before the plastic parts are launched, at this time the guide column is installed on the pallet, and the guide sleeve is installed on the moving template. False three-plate mold is often used in the case of internal core pulling or oblique core pulling of the moving mold (the locking block and the inclined guide column are installed on the pallet plate to choose the mold base with the support), so that the plastic part needs to be forcibly demolded (the moving model core is first separated from the plastic part), otherwise there is no need to add a pallet. The thickness of the pallet is standardized.

(5) The mold base should use a push plate

The push plate belongs to the push part, which is customs clearance = pushing the periphery of the plastic part too much, so as to push the plastic part away from the mold. Push plates are generally used in the following two situations.

1. The molded plastic parts are thin-walled, deep-cavity plastic parts, which are pushed out by push plates or push plates and push rods, which are stable and reliable.

2. There are no traces of pushers on the surface of the molded plastic parts, and the push plate must be used. This type of plastic part includes transparent plastic parts, or the two molded surfaces of the moving and fixed molds are visible after assembly.
