Reka bentuk asas acuan suntikan (bahagian dua)

• 2025-09-27

Reka bentuk asas acuan suntikan (bahagian dua)

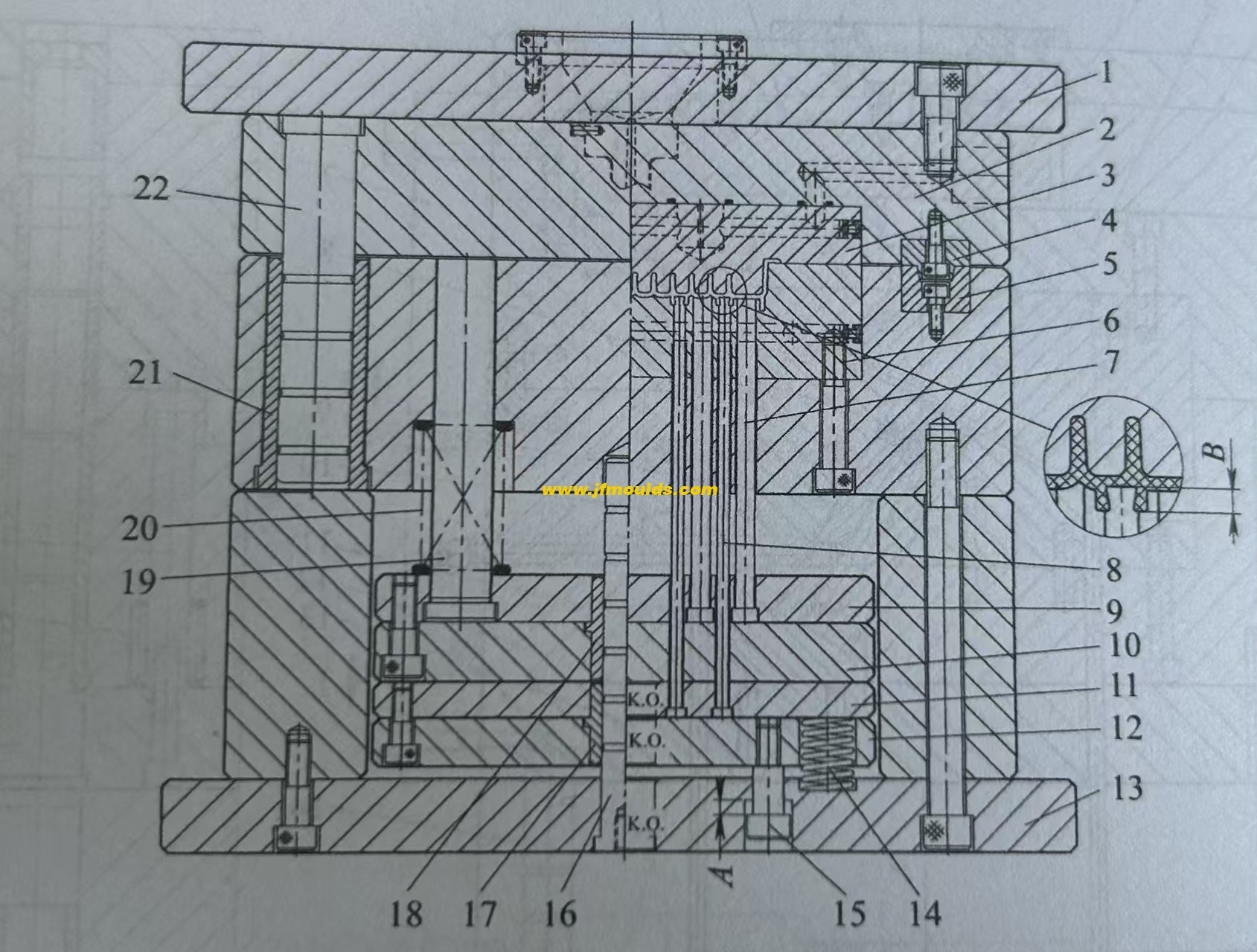

      Satu: acuan suntikan plat penolak berganda

      Acuan suntikan plat penolak dua kali sering digunakan dalam situasi seperti demolding paksa, demolding sekunder atau pelbagai demolding. Prinsipnya ialah: teras bergerak dan rod push masing -masing dipasang pada dua set plat push. Selepas acuan melengkapkan satu acuan suntikan, rod atas mesin pencetakan suntikan menolak plat push. Di bawah tindakan komponen seperti mata air, kedua -dua set plat push dan teras bergerak dan rod push pada mereka secara serentak dikeluarkan dari acuan bersama dengan bahagian plastik. Apabila batang atas ditolak jarak, plat push dengan teras bergerak berhenti bergerak, sementara plat push dengan batang push terus bergerak ke hadapan. Tolak bahagian plastik dari teras bergerak.

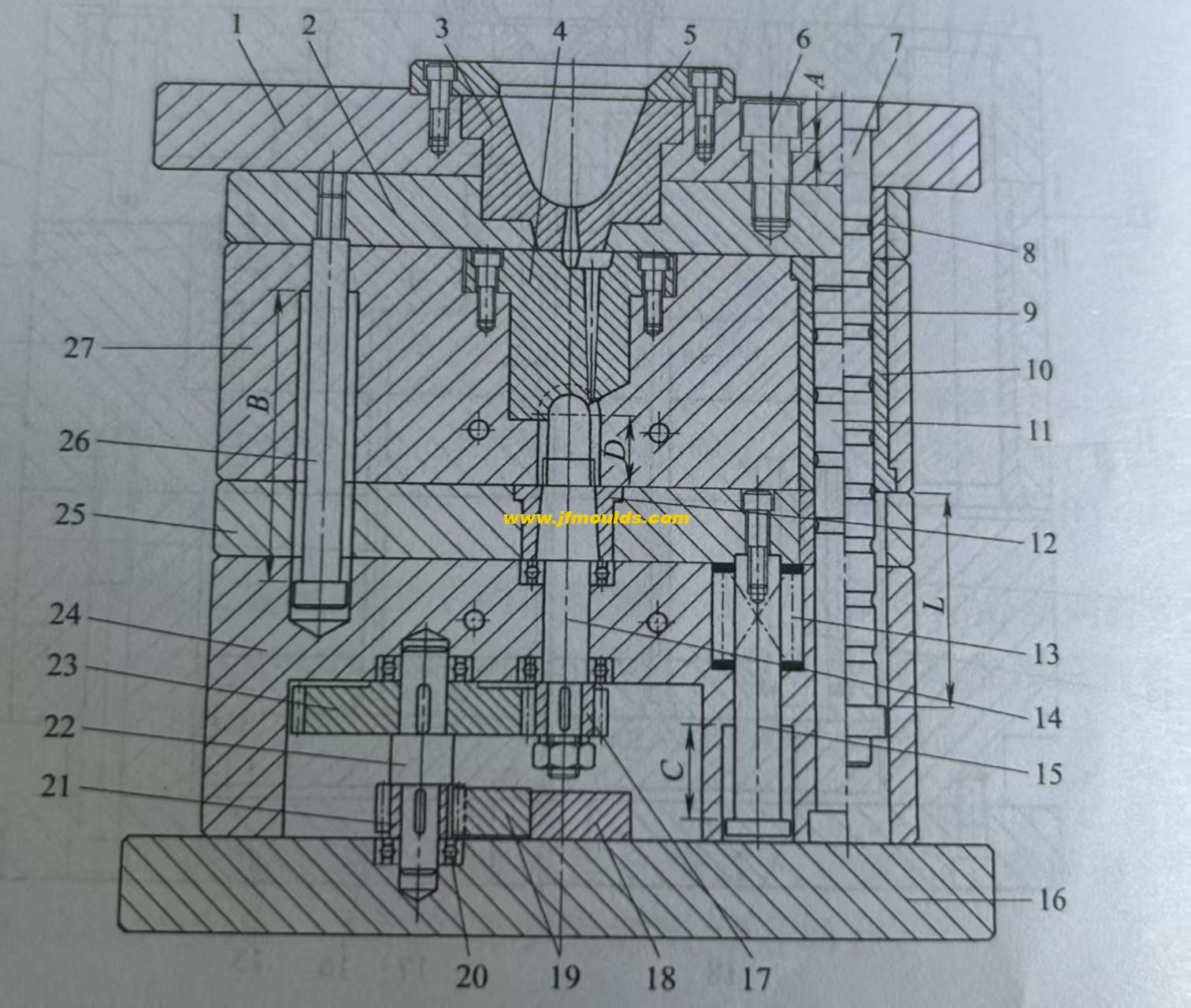

      Dua: Acuan suntikan tanpa plat rod tolak

      Pangkalan acuan suntikan tanpa plat rod push sering digunakan dalam situasi di mana kaedah lonjakan bahagian konvensional seperti rod push dan tiub push tidak diperlukan. Sebagai contoh, asas acuan jenis ini biasanya digunakan dalam demolding benang automatik dan demolding acuan tetap. Dalam gambar, benang acuan suntikan demolding automatik menunjukkan bahawa apabila bahagian plastik diturunkan, teras benang berputar, dan pada masa yang sama, plat push menolak bahagian plastik dari teras benang. Apabila merancang, diperlukan C = D+ (5-10mm). Parameter lain adalah sama seperti acuan tiga papan.

Pengilang acuan suntikan plastik di China (jfmoulds.com)

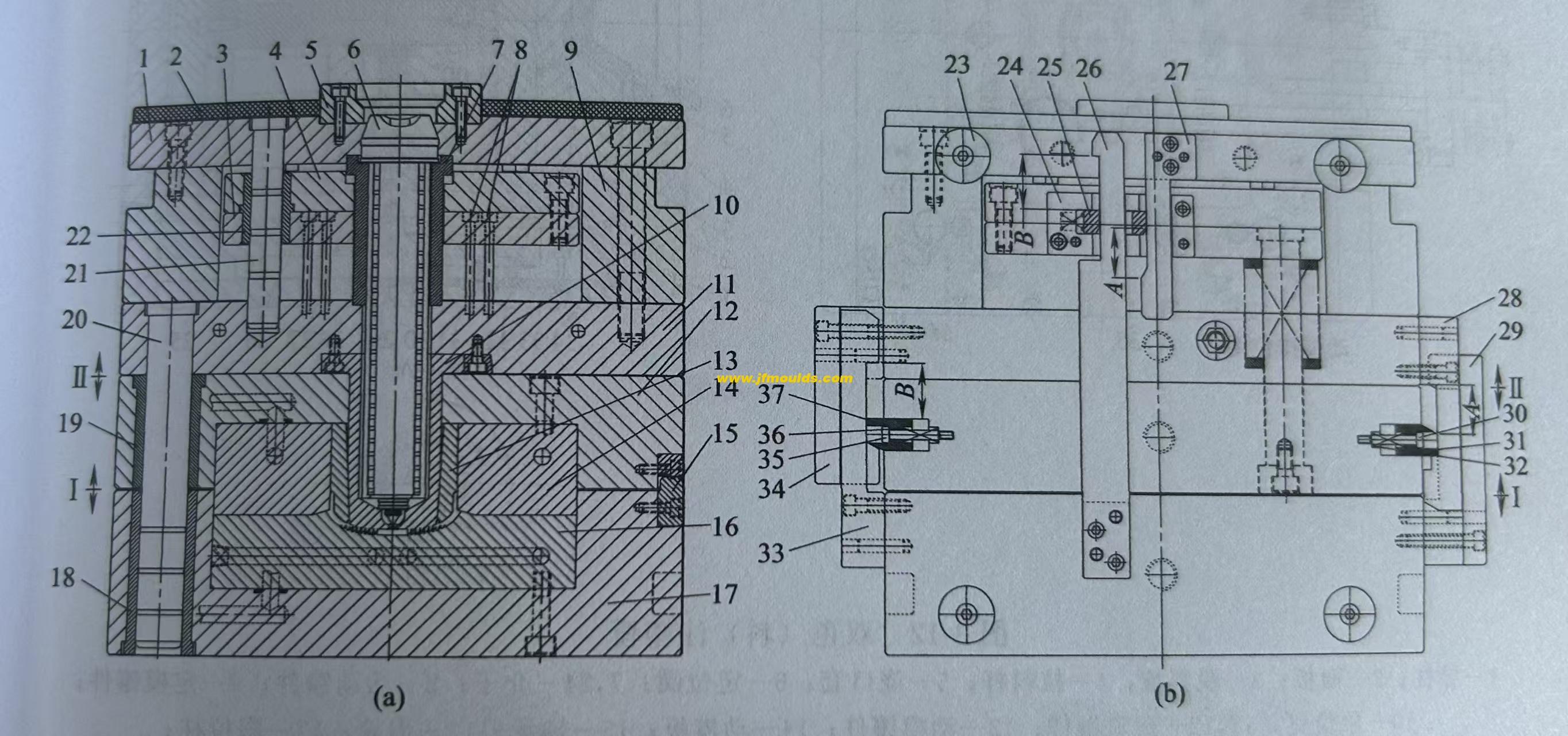

      Tiga: Acuan suntikan acuan acuan tetap - acuan suntikan terbalik

      Mekanisme pelepasan push reverse mati adalah pada sisi mati tetap, dan kuasa lonjakan berasal dari tekanan hidraulik, batang tarik dipasang pada mati bergerak dan rantai.

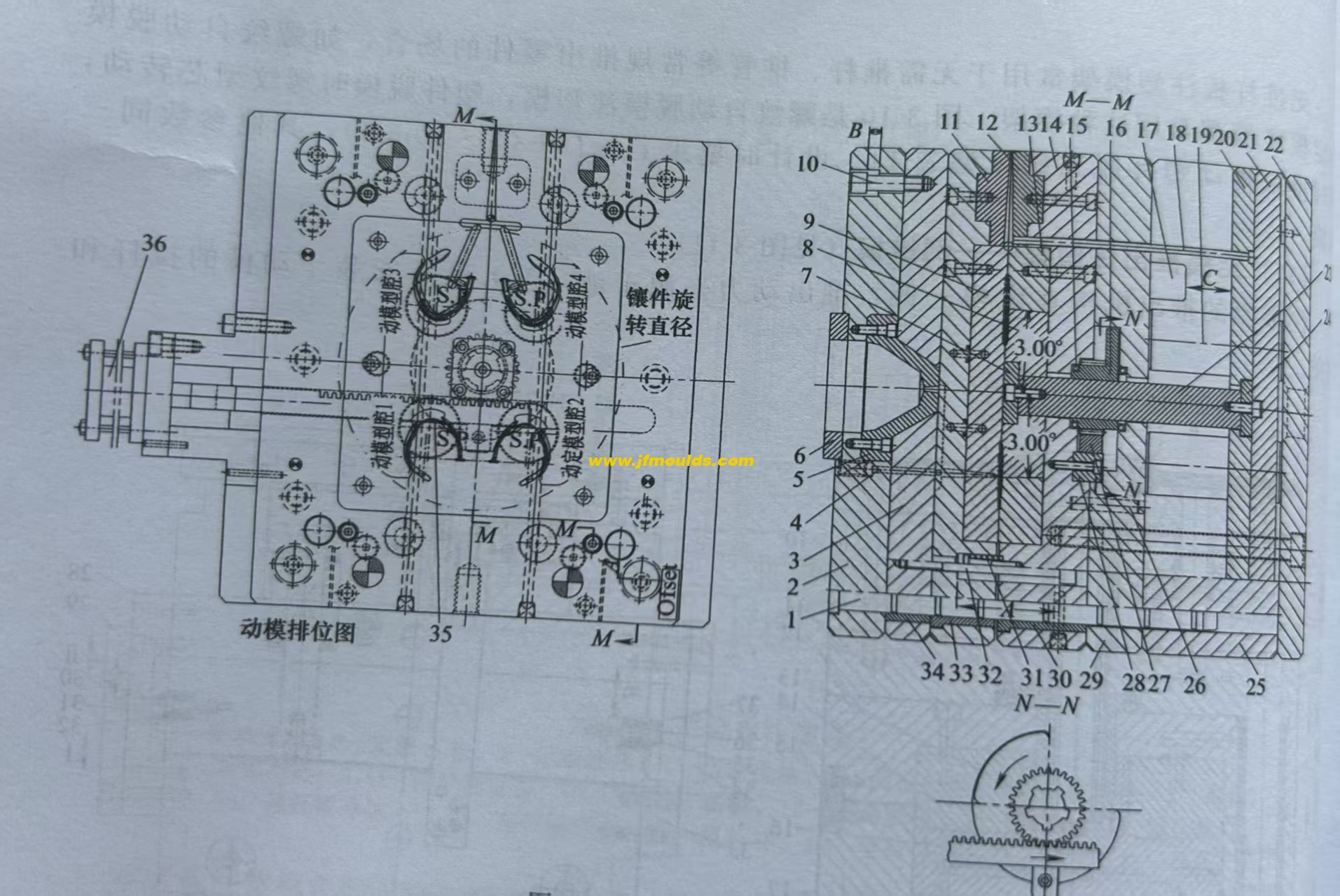

      Empat: Acuan suntikan dua warna

      Sisipan acuan bergerak dari acuan suntikan dua warna perlu ditolak dan diputar 180 ° semasa proses suntikan. Kekuatan kadang -kadang berasal dari mesin pencetakan suntikan dan kadang -kadang dari silinder hidraulik dipasang pada acuan

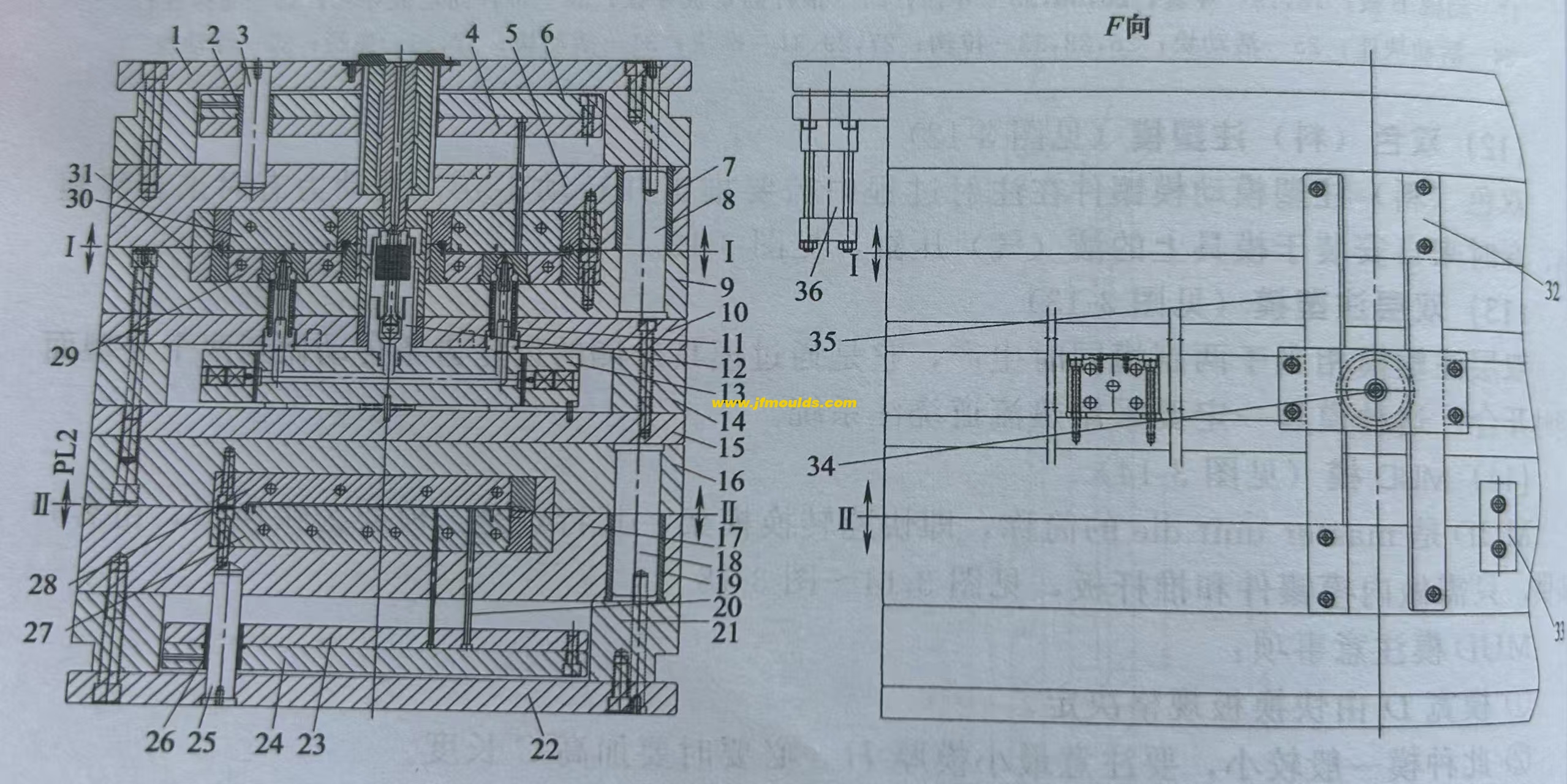

      Lima: Acuan suntikan dua lapisan

      Acuan suntikan dua lapisan bersamaan dengan pengeluaran serentak dua acuan. Ia mencapai pembukaan dan penutupan serentak kedua permukaan perpisahan melalui penghantaran rak gear di luar acuan. Acuan semacam ini mesti mengamalkan sistem gating pelari panas.

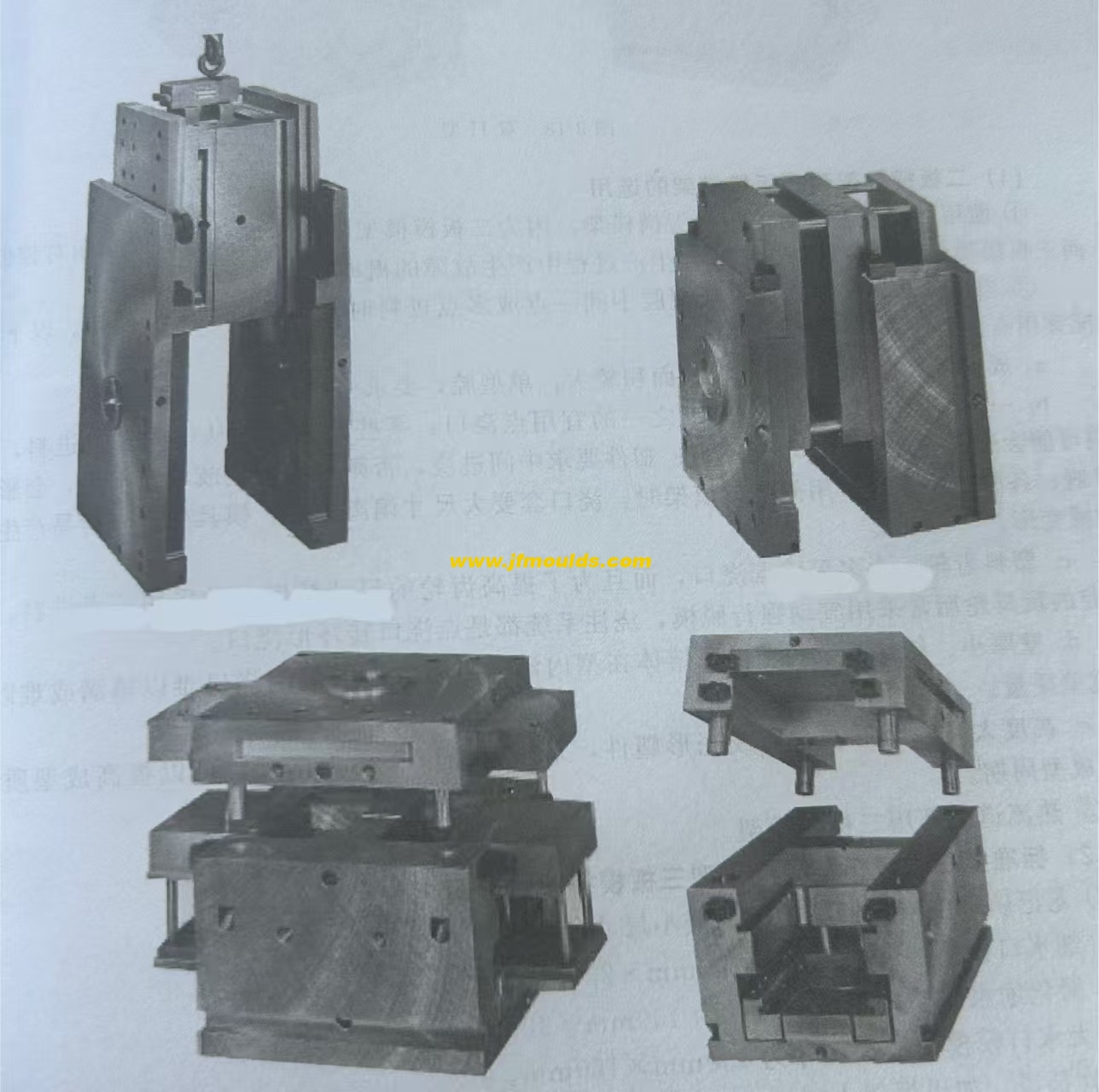

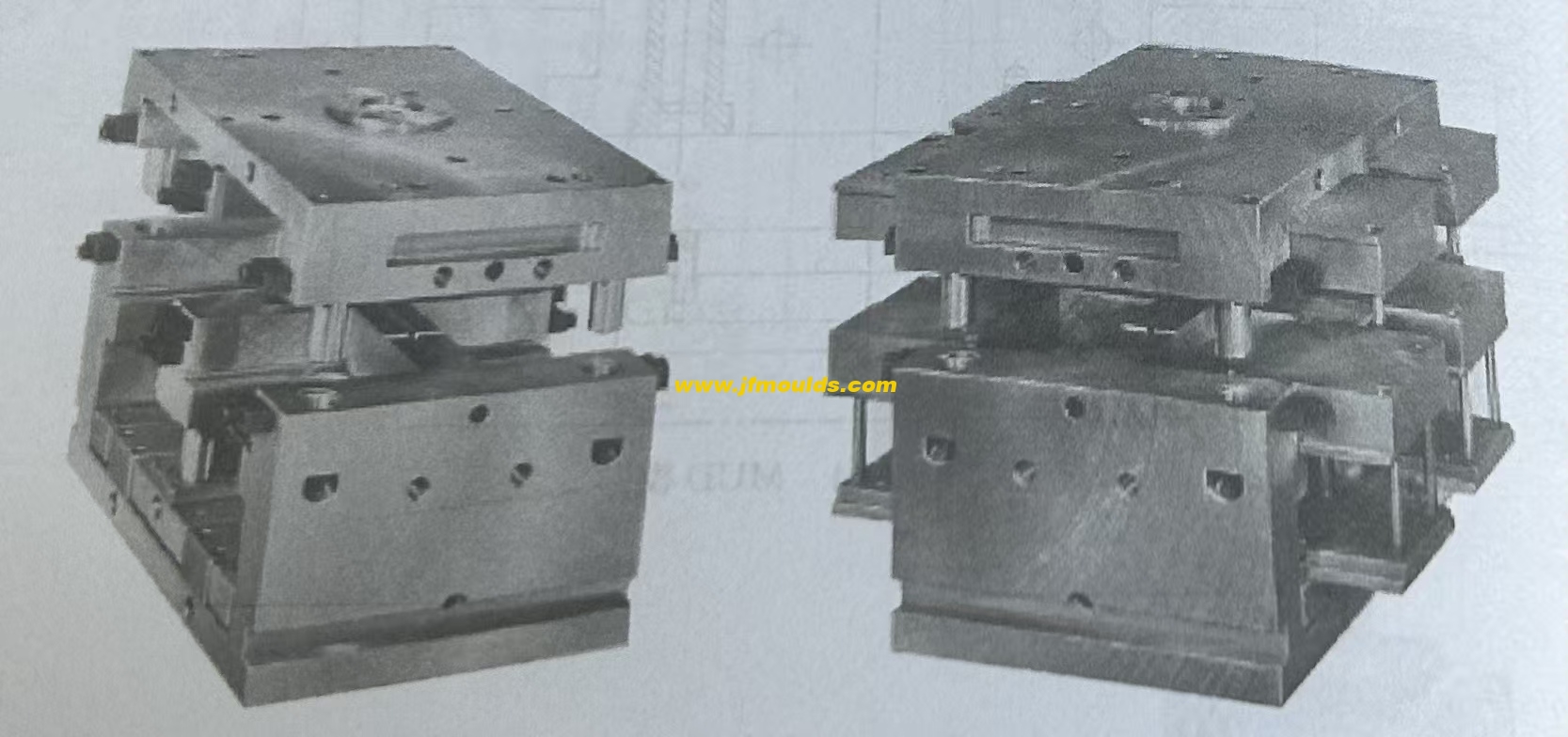

      Enam: Model Lumpur

      Mod lumpur adalah singkatan unit induk mati, iaitu, bingkai mod penukaran cepat. Ciri-cirinya adalah seperti berikut: Pangkalan acuan adalah plat perubahan cepat yang disediakan oleh pelanggan, dan hanya sisipan acuan dalaman dan plat rod push perlu dibuat.

Langkah berjaga-jaga lumpur: 1. Lebar acuan D ditentukan oleh spesifikasi plat perubahan cepat. 2. Jenis acuan ini biasanya kecil. Perhatian harus dibayar kepada ketebalan acuan minimum H. Jika perlu, panjang harus ditingkatkan dengan C. 3. Kemasukan dan keluar dari saluran air penyejuk harus direka sebagai dekat dengan acuan yang mungkin untuk mengelakkan berlanggar dengan bingkai acuan.

Terdapat tiga bentuk lumpur.

Kereta Mould_Taizhou Jiefeng acuan co, Ltd. (jfmoulds.com)

      Tujuh: Pemilihan spesifikasi asas dan model acuan

      Untuk memendekkan kitaran pembuatan acuan dan mengurangkan kos pembuatan, pangkalan acuan standard harus diberikan keutamaan bagi pangkalan acuan. Model -model kerja standard yang terdapat di pasaran termasuk jenama yang biasa digunakan seperti LKM, Futaba, Minglee dan Skjylucky. Dalam proses reka bentuk sebenar, ia sering ditentukan berdasarkan faktor -faktor seperti keperluan pelanggan, hayat perkhidmatan acuan, gred ketepatan, struktur acuan, dan tahap pemprosesan asas acuan. Pangkalan formwork standard termasuk pangkalan kerja dua plat (juga dikenali sebagai pangkalan kerja sistem air yang besar), pangkalan kerja tiga plat standard (juga dikenali sebagai pangkalan sistem kerja air halus), dan memudahkan pangkalan kerja tiga plat (juga dikenali sebagai pangkalan sistem kerja air yang mudah dipermudahkan). Semua asas acuan lain boleh berkembang dari ketiga -tiga jenis asas acuan ini.
