Getah elastik acuan dan mekanisme perpisahan jarak jauh

• 2025-10-05

Getah elastik acuan dan mekanisme perpisahan jarak jauh

Satu: gam elastik

Getah elastik sering digunakan dalam acuan suntikan dalam dua situasi berikut.

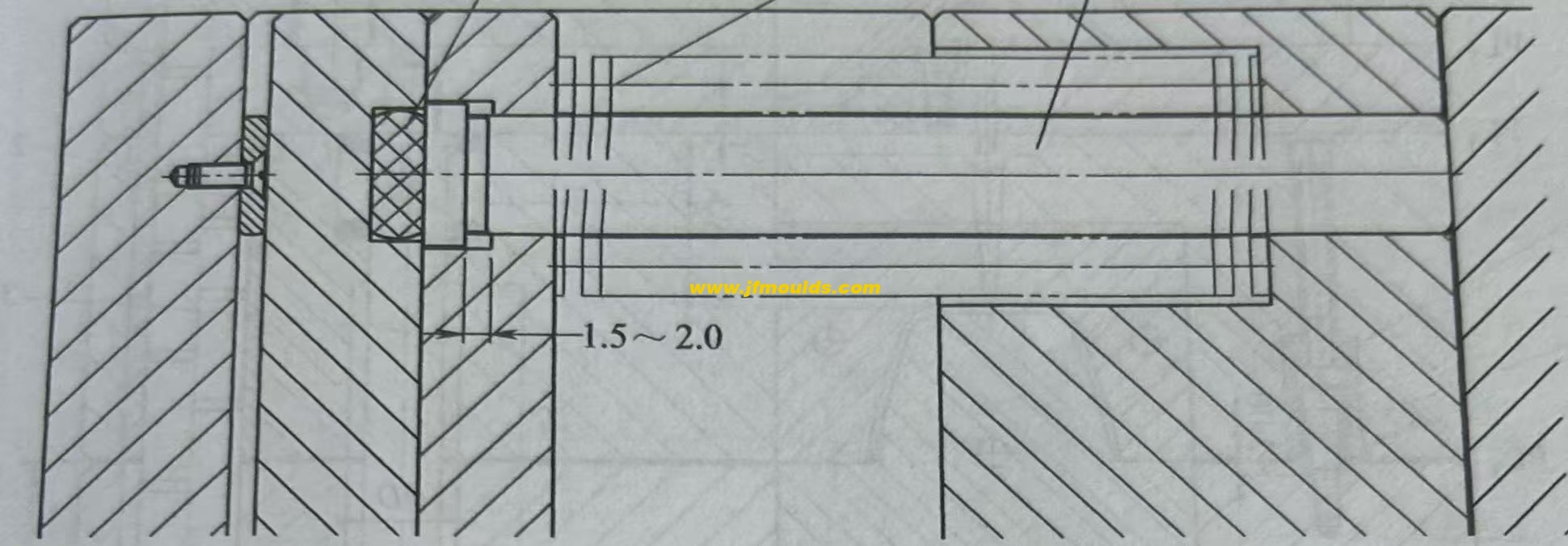

1. Di bawah rod reset, aktifkan semula rod tetapan untuk mempunyai fungsi penetapan semula terlebih dahulu. Selepas acuan dibuka, getah elastik menolak rod tetapan semula sebanyak 1.5 hingga 2.0mm. Apabila menutup acuan, acuan tetap menyentuh batang tetapan semula terlebih dahulu. Sebelum permukaan perpisahan acuan bergerak dan tetap bersentuhan, plat rod push ditolak ke kedudukan asalnya.

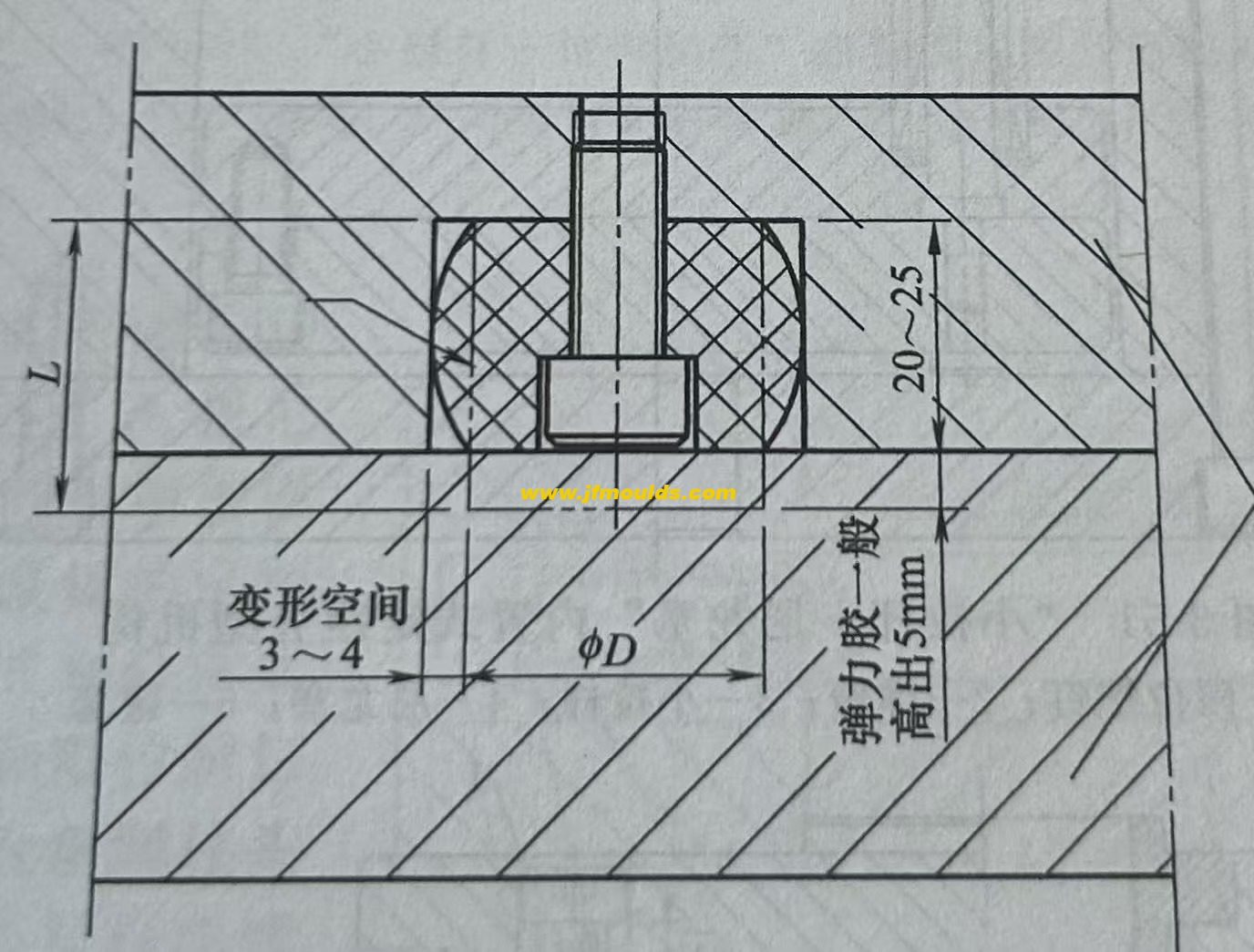

2. Gantikan mata air antara templat bergerak. Kadang -kadang dalam acuan besar, terdapat daya pelekat yang besar di antara templat. Apabila acuan dibuka, akan ada daya pelekat yang besar. Gam elastik sering dipasang di antara templat untuk memastikan setiap templat boleh dibuka dengan lancar semasa pembukaan acuan. Dalam gambar, getah elastik berada dalam keadaan termampat, dan saiz bebasnya ialah φd × L.

Pengilang acuan suntikan bunga di China (jfmoulds.com)

Dua: Mekanisme menaip jarak jauh

Apabila acuan mempunyai dua atau lebih permukaan perpisahan, mekanisme perpisahan jarak perlu ditubuhkan pada acuan untuk memastikan urutan pembukaan dan jarak setiap permukaan perpisahan. Terdapat banyak bentuk mekanisme perpisahan jarak. Berikut ini membincangkan mereka satu demi satu.

1. Mekanisme pemisahan jarak jauh yang terbina dalam rod kecil

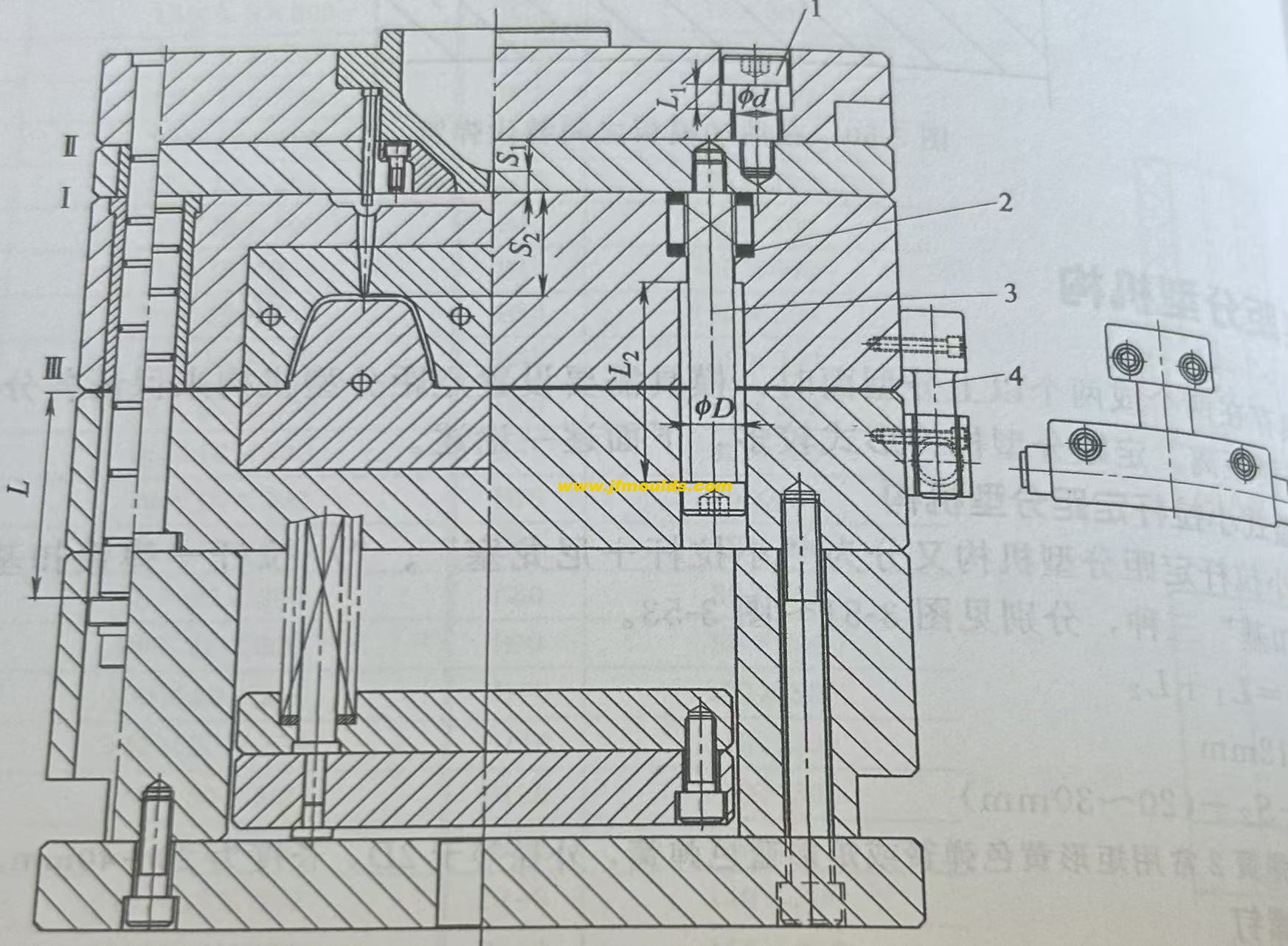

Mekanisme jarak tarik tarik kecil terbina dalam dibahagikan kepada tiga jenis: "pukulan tarik kecil + palam nilon", "rod tarik kecil + asas gesper spring" dan "rod tarik kecil + tarik asas gesper cangkuk".

Dalam angka: L = L1+L2, L1 = 8-12mm, L2 = S1+S2+(20-30mm). Di sini, Spring 2 biasanya spring kuning segi empat tepat atau spring biru segi empat tepat, dengan diameter luar 2D dan panjang 20-40mm.

Hadkan musim bunga

Dalam acuan tiga plat, skru had digunakan untuk menyekat jarak pembukaan acuan antara plat push pelari dan panel. Dalam acuan permukaan berbilang bahagian yang lain, ia digunakan untuk mengehadkan jarak pembukaan acuan templat bergerak. Skru had yang biasa digunakan adalah skru bahu kepala silinder standard hexagon standard, juga dikenali sebagai skru Sanda.

(2) batang tarik kecil

Dalam acuan tiga plat, batang tarik kecil biasanya digunakan untuk mengehadkan jarak pembukaan di antara plat push saluran aliran dan acuan tetap plat. Mereka juga boleh digunakan untuk memisahkan jarak tetap templat bergerak di acuan permukaan berbilang bahagian yang lain. Terdapat dua jenis rod tarik kecil: bersepadu dan berpecah. Batang tarik kecil bersepadu, seperti skru had, menggunakan skru bahu kepala silinder standard hexagon standard. Batang tarik kecil berpecah terdiri daripada skru, pencuci musim bunga, spacer dan aci bulat.

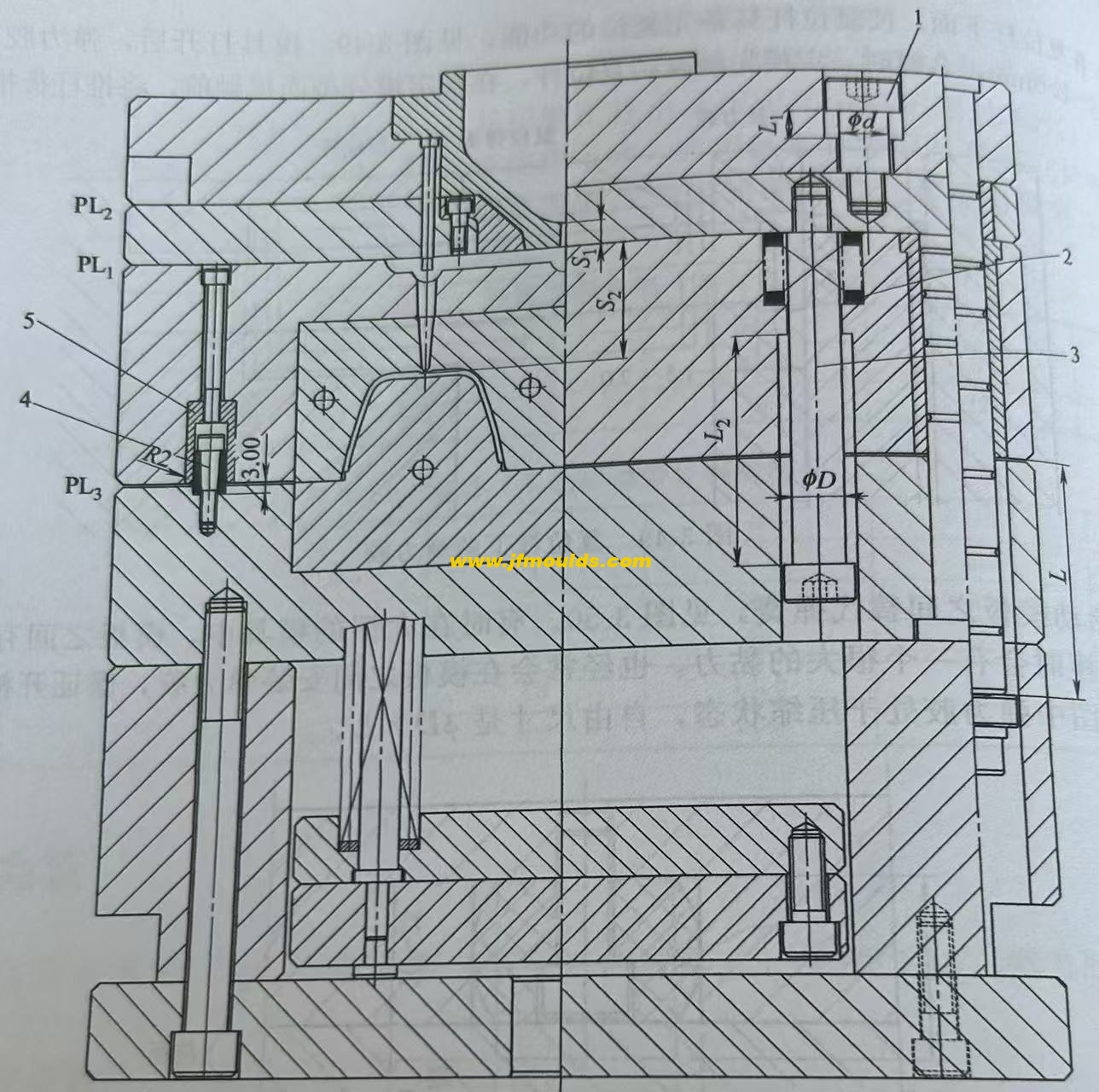

(3) penyumbat nilon

Palam nilon, juga dikenali sebagai suis resin, menggunakan bolt tenaga yang unik untuk mengunci ketat dengan lengan palam nilon untuk menyesuaikan geseran di antaranya dan templat, meningkatkan rintangan pembukaan acuan templat. Lengan palam nilon diperbuat daripada bahan nilon tahan haus dan tahan panas yang berkualiti tinggi, dengan hayat perkhidmatan kira-kira 5 tahun

Sepuluh ribu kali. Suhu rintangan haba lengan nilon adalah 150 ° C. Walau bagaimanapun, semasa penggunaan sebenar, disebabkan oleh kesan berterusan tekanan mengunci bolt conical, ketahanan lengan nilon akan berkurangan. Oleh itu, adalah dinasihatkan untuk menggunakannya di bawah 80 ° C. Di samping itu, semasa proses penggunaan, jangan menambah minyak ke resin, jika tidak, ia akan mengurangkan daya geseran dan mengurangkan rintangan pembukaan acuan.

(4) Suis Spring

Suis musim bunga juga dikenali sebagai asas gesper musim bunga. Dua set sering digunakan untuk pemasangan dan dipasang di kedua -dua belah acuan.

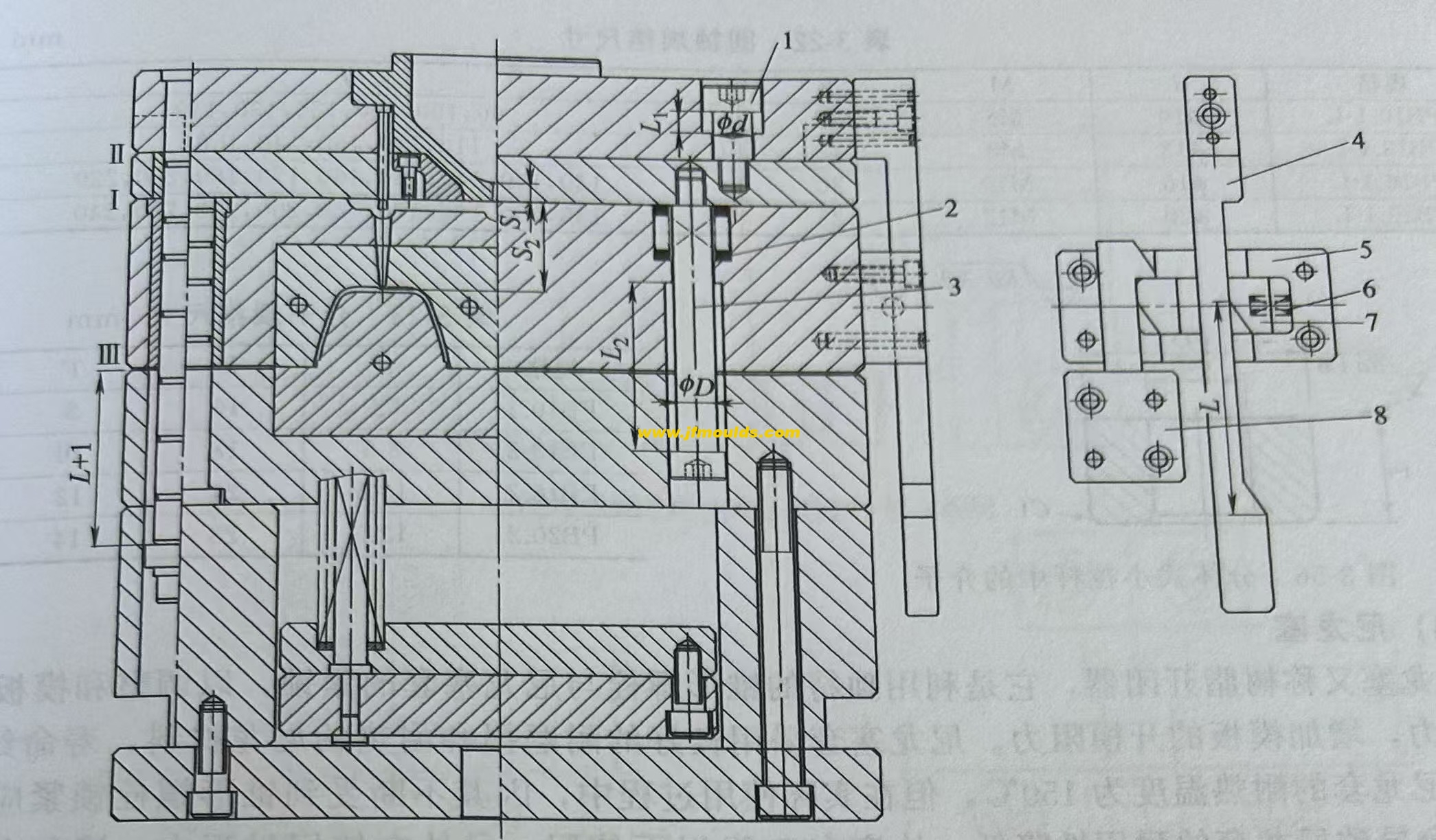

(5) suis cangkuk

Suis cangkuk, juga dikenali sebagai asas cangkuk, terutamanya datang dalam tiga bentuk. Terdapat dua daripada mereka, dipasang di kedua -dua belah acuan. Kecuali untuk mata air, semua pembuka cangkuk diperbuat daripada keluli minyak dan perlu disapu. Saiz standard suis cangkuk jenis B, dan panjang cangkuk boleh ditentukan seperti yang diperlukan.

2. Plat luaran Plat bawah bawah mekanisme perpisahan jarak jauh

Mekanisme pemisahan jarak jauh pukulan luaran menggunakan plat tarik untuk menggantikan batang tarik kecil dan membataskan skru dalam mekanisme pemisahan jarak tetap dalaman. Kuantiti yang biasa digunakan ialah 4, disusun simetri. Apabila lebar acuan kurang daripada 250mm, dua juga boleh digunakan, tetapi mereka mesti diatur secara menyerong. Terdapat dua struktur untuk plat tarik: satu adalah struktur melalui lubang, dan yang lain adalah struktur lubang buta. Bahan untuk menarik plat adalah 45 keluli atau keluli gred kuning S50C, dan tiada rawatan haba diperlukan. Kelebihan struktur ini adalah mudah untuk penyelenggaraan, jadi ia lebih banyak digunakan. Palam nilon atau suis yang sepadan dengan plat tarik adalah sama dengan tetapan jarak terbina dalam dan mekanisme perpisahan.
