Ekzos acuan (2）

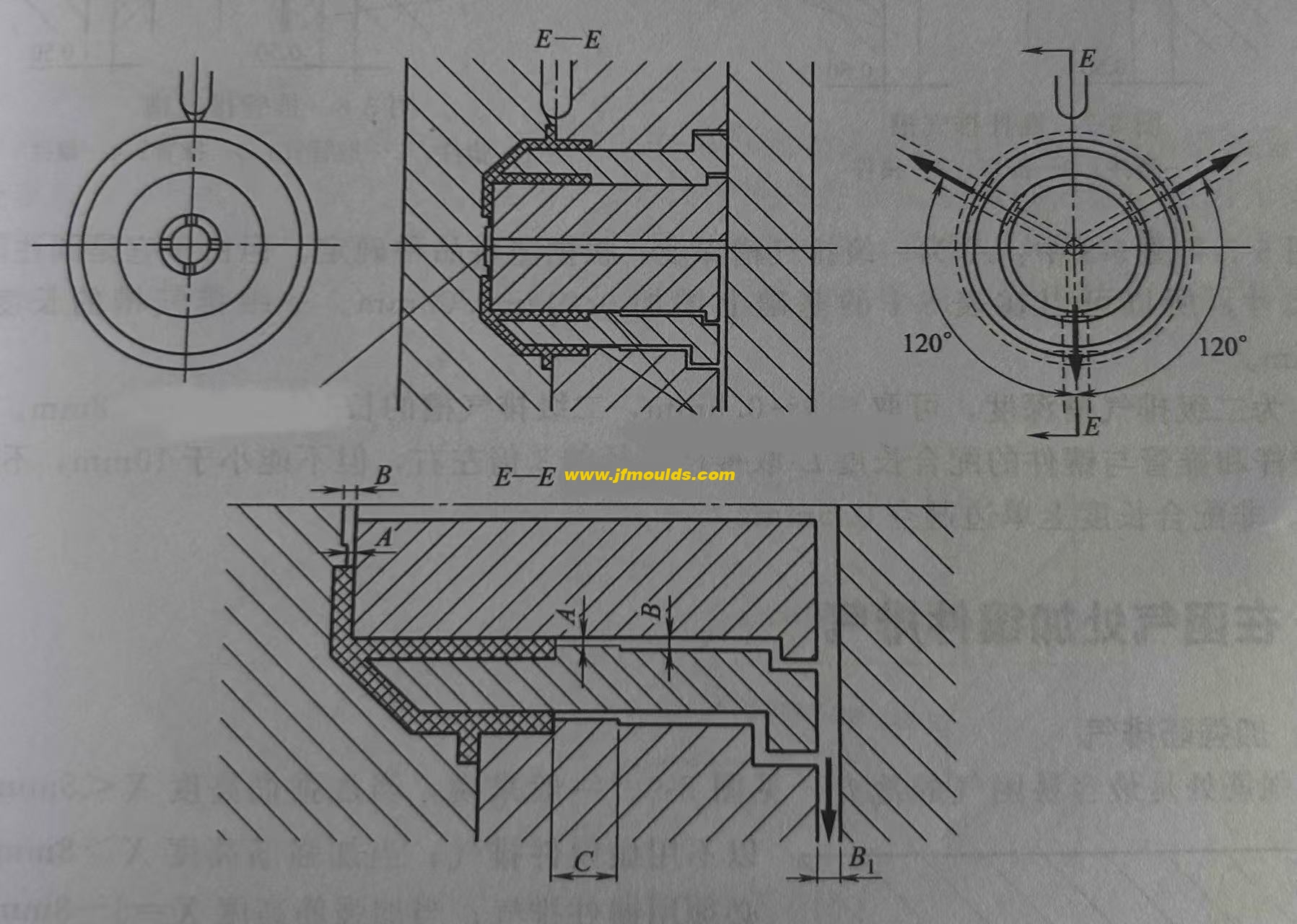

Satu: masukkan ekzos

Di dalam rongga struktur berdinding nipis, hujung aliran cair, bahagian bawah lubang buta di rongga acuan, akhir kedudukan lajur pepejal bahagian plastik, bahagian bawah tulang belakang plastik yang mengukuhkan tulang rusuk dan lajur skru, dan sudut rongga kompleks adalah semua tempat di mana udara kemungkinan besar terperangkap. Ekzos di tempat -tempat ini terutamanya bergantung pada kedalaman alur ekzos pada permukaan sentuhan antara sisipan, yang dipilih mengikut produk plastik, dengan panjang 2.00 hingga 4.00mm. Kedalaman B dari alur ekzos sekunder diambil sebagai 0.50mm, dan kedalaman alur ekzos tersier diambil sebagai 1.00mm.

Apabila menggunakan sisipan untuk ekzos, dua mata berikut mesti diperhatikan.

Slot ekzos tiga peringkat mesti dilanjutkan di luar acuan dan disambungkan ke atmosfera.

2. Slot ekzos di antara sisipan yang terdedah kepada tersumbat dengan serbuk gam atau kotoran dan mesti dibersihkan dengan kerap.

Pengilang acuan mangkuk plastik di China (jfmoulds.com)

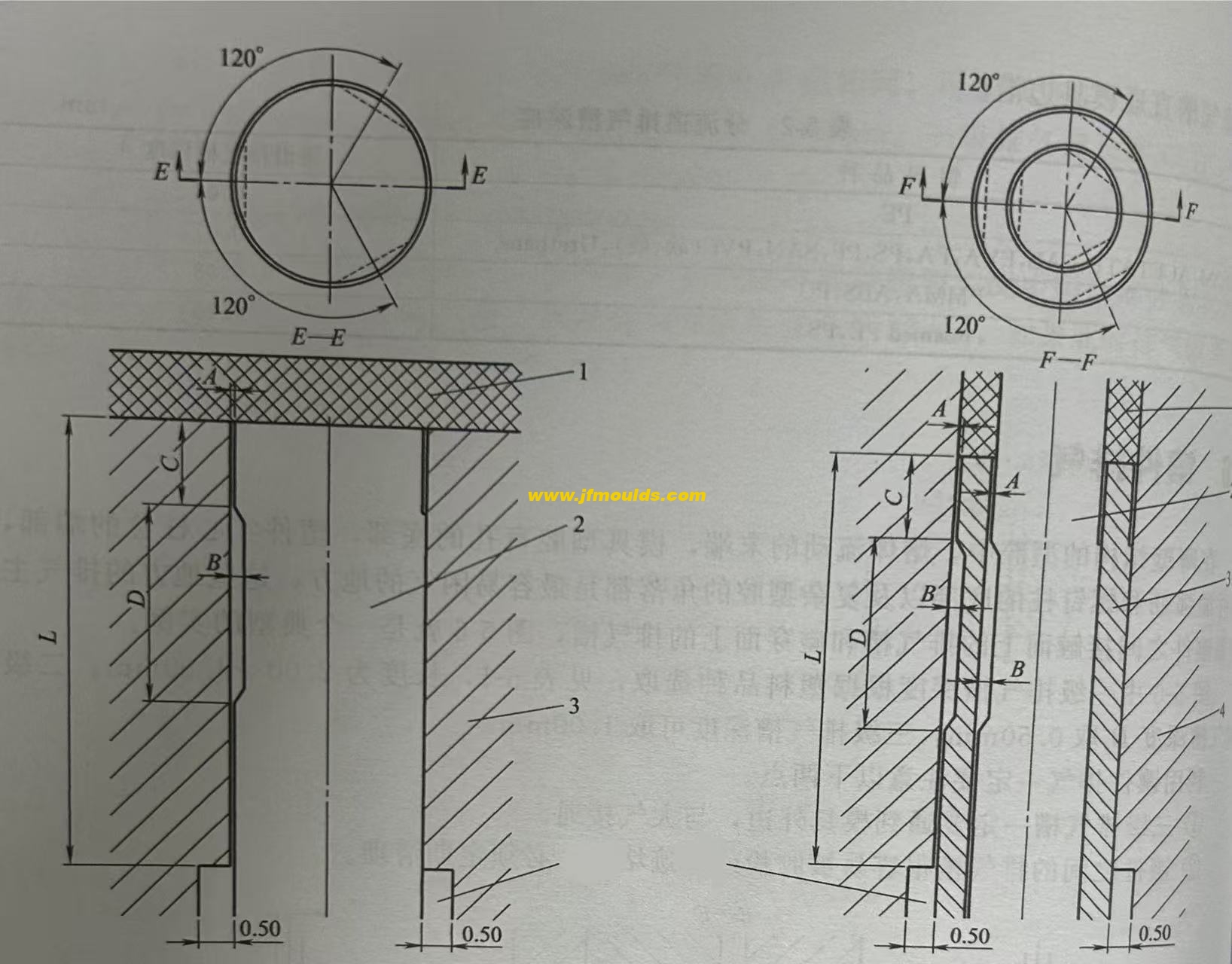

Dua: Ekzos melalui batang tekan dan tiub tekan

Toleransi yang sesuai antara batang push dan tiub push dan sisipan adalah H7/F7, yang sesuai dengan pertengahan. Semasa proses pencetakan suntikan, ini boleh digunakan untuk pembuangan. Sekiranya jumlah bahagian plastik besar dan rongga terperangkap dengan udara, alur pembuangan juga boleh dimesin pada batang push dan tiub push.

A mewakili kedalaman alur ekzos peringkat pertama, yang ditentukan berdasarkan jenis plastik. Walau bagaimanapun, kerana ia adalah saiz maksimum pada permukaan silinder, ia boleh ditingkatkan sebanyak 0.01 hingga 0.02mm atas dasar. Panjang C dari alur ekzos peringkat pertama diambil sebagai 3 hingga 5mm.

Panjang d alur ekzos sekunder boleh diambil sebagai 5 hingga 8mm.

B mewakili kedalaman alur ekzos sekunder, yang boleh diambil sebagai 0.4 hingga 0.5mm, dan panjang d alur ekzos sekunder boleh diambil sebagai 5 hingga 8mm.

Panjang kawin l dari batang push dan tiub push dengan sisipan adalah kira -kira tiga kali diameter rod push, tetapi ia tidak sepatutnya kurang dari 10mm dan tidak boleh melebihi 20mm. Pada panjang yang tidak mengalahkan, harus ada pelepasan 0.5mm di satu sisi.

Tiga: Tambah sisipan di titik udara yang terperangkap untuk melepaskan udara

1. Menguatkan tulang rusuk untuk ekzos

Kawasan di sekitar tulang rusuk yang menguatkan adalah tempat di mana udara kemungkinan besar berkumpul. Secara umumnya, apabila ketinggian x tulang rusuk pengukuhan kurang dari 5mm, tidak perlu memasang ekzos masukkan. Apabila ketinggian x tulang rusuk pengukuhan lebih besar daripada 8mm, perlu menggunakan sisipan untuk pembuangan. Apabila ketinggian tulang rusuk menguatkan x = 5 hingga 8mm, ia harus ditentukan berdasarkan keadaan tertentu. Pada ketika ini, alur ekzos terletak di permukaan sentuhan sisipan dan sama dengan ekzos sisipan.

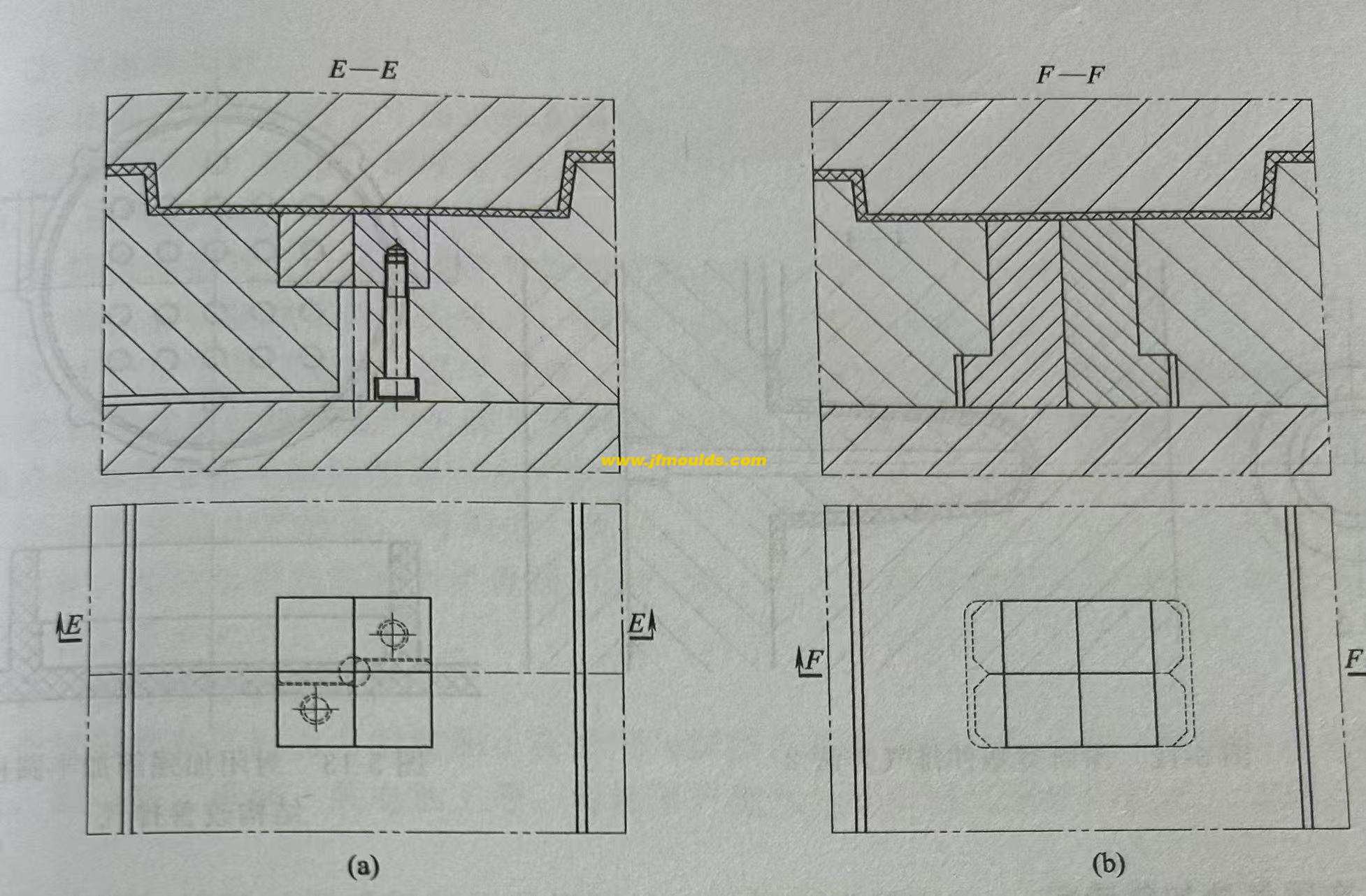

2. Air ekzos di kawasan dengan dinding nipis tetapi kawasan besar bahagian plastik

Jika bahagian plastik mempunyai dinding nipis tetapi kawasan yang besar, sering sukar untuk mengisi cair kerana udara yang terperangkap. Pada masa ini, sisipan mesti ditambah untuk melepaskan udara. Dua cara ejaan yang berbeza. Alur ekzos terletak pada ekzos tulang rusuk pengukuhan di permukaan sentuhan sisipan, yang sama dengan ekzos masukkan dalam Bahagian 5.6.

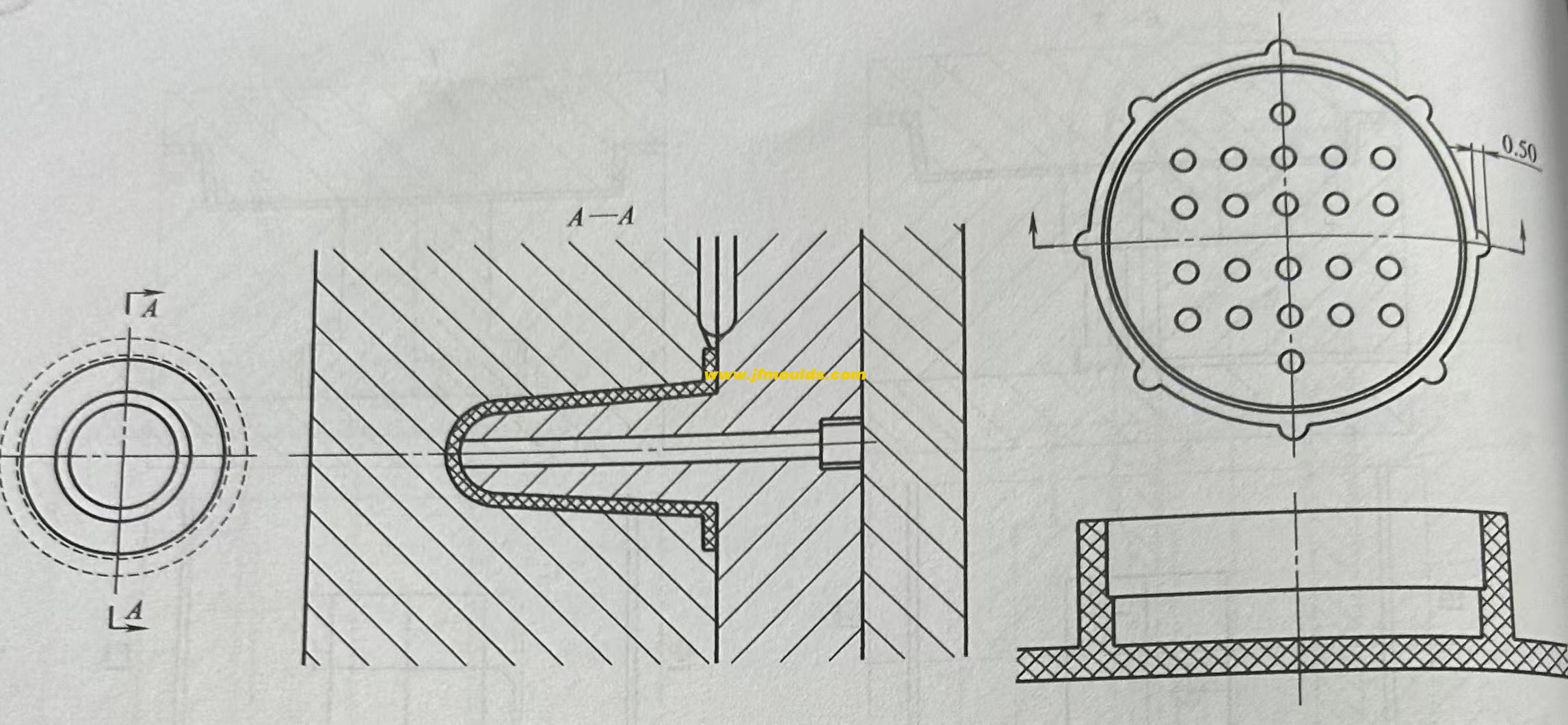

3. Ekzos untuk bahagian plastik silinder yang mendalam

Untuk bahagian plastik berbentuk kotak, silinder dan berbentuk shell dengan dimensi ketinggian yang besar, jika bahan itu diberi makan dari bawah melalui pintu masuk, udara sangat mungkin terperangkap di bahagian atas. Penangguhan mesti dipertimbangkan pada permulaan reka bentuk acuan. Ini adalah kaedah biasa untuk memasang jenis plastik jenis ini. Walau bagaimanapun, kerana permukaan bahagian plastik boleh meninggalkan lipatan, perlu untuk memaklumkan pelanggan terlebih dahulu dan mendapatkan persetujuan mereka sebelum memasang. Sekiranya pelanggan tidak bersetuju dengan penyambungan tersebut kerana keperluan penampilan yang tinggi, kaedah ekzos boleh dipertimbangkan, tetapi ini akan menjejaskan penyejukan sisipan acuan bergerak dan susunan rod push.

Komoditi Mould_Taizhou Jiefeng acuan co, Ltd. (jfmoulds.com)

4. Tambah gam (bahan) di kawasan udara yang terperangkap

Sedikit mengubah struktur bahagian plastik di udara yang terperangkap di rongga juga dapat meningkatkan aliran cair dan mengelakkan pengaruh udara yang terperangkap pada kualiti pencetakan bahagian plastik. Berikut adalah dua contoh biasa.

(1) tulang rusuk bertetulang tertutup

Untuk pemasangan dimensi ketinggian tertutup besar yang mengukuhkan tulang rusuk (biasanya dikenali sebagai tulang rusuk) seperti pembesar suara kecil, untuk mengurangkan pengaruh udara yang terperangkap pada aliran cair, meningkatkan kekuatan dan ketegaran tulang rusuk yang menguatkan, dan mengurangkan deformasi tulang rusuk. Ketinggian struktur separa silinder di atas tulang rusuk pengukuhan adalah kira-kira 0.50mm.

(2) Tambahkan beg koleksi sanga di kawasan gas yang terperangkap

At the junction of two or more melt streams, it is often the place where trapped gas occurs. Adding a slag collection bag at the trapped gas point is one of the methods to solve the influence of trapped gas on the molding quality of plastic parts.
