Item dan keperluan pemprosesan asas untuk asas acuan

• 2025-09-30

Item dan keperluan pemprosesan asas untuk asas acuan

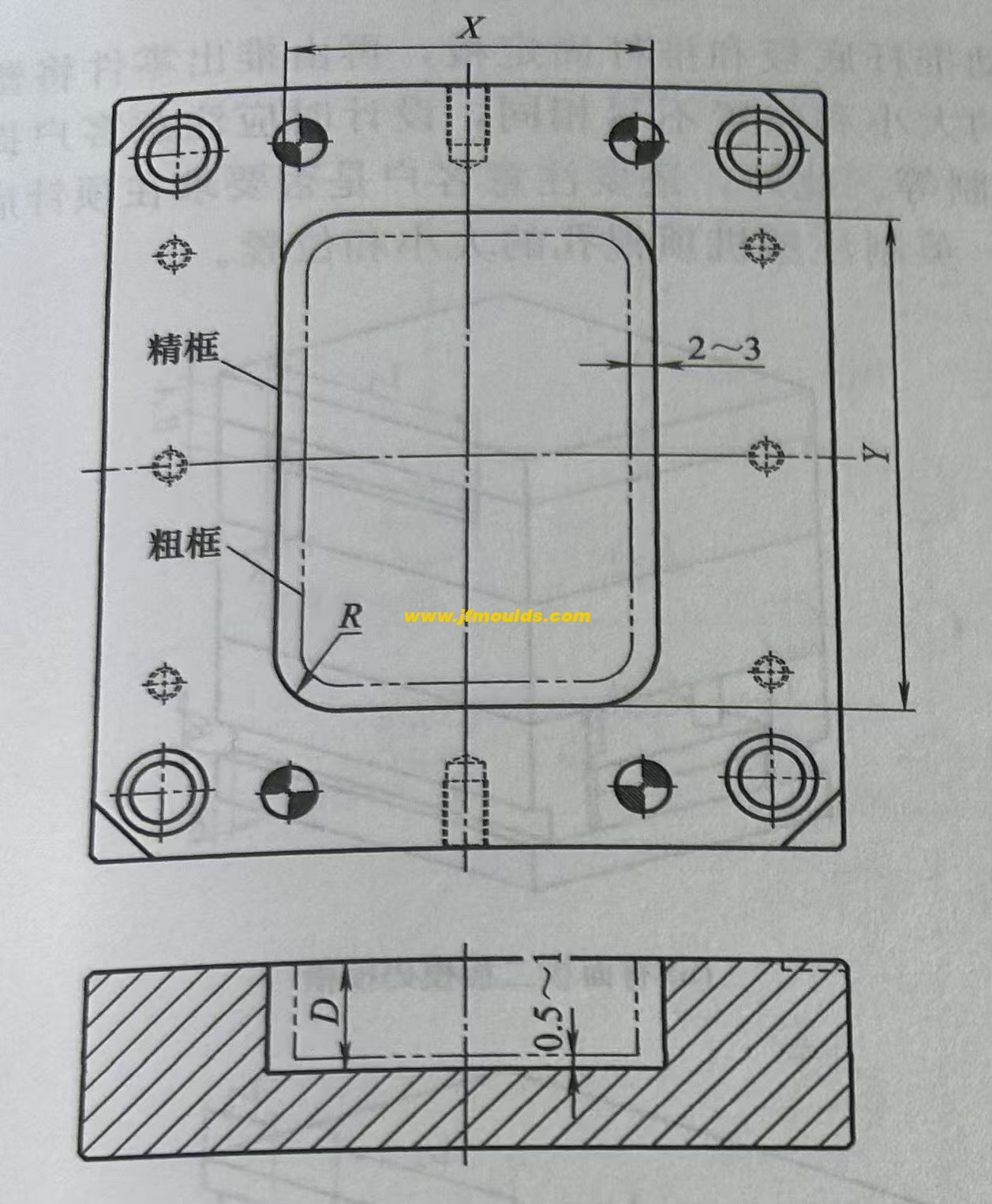

(1) acuan tetap plat dan piring acuan bergerak b buka bingkai

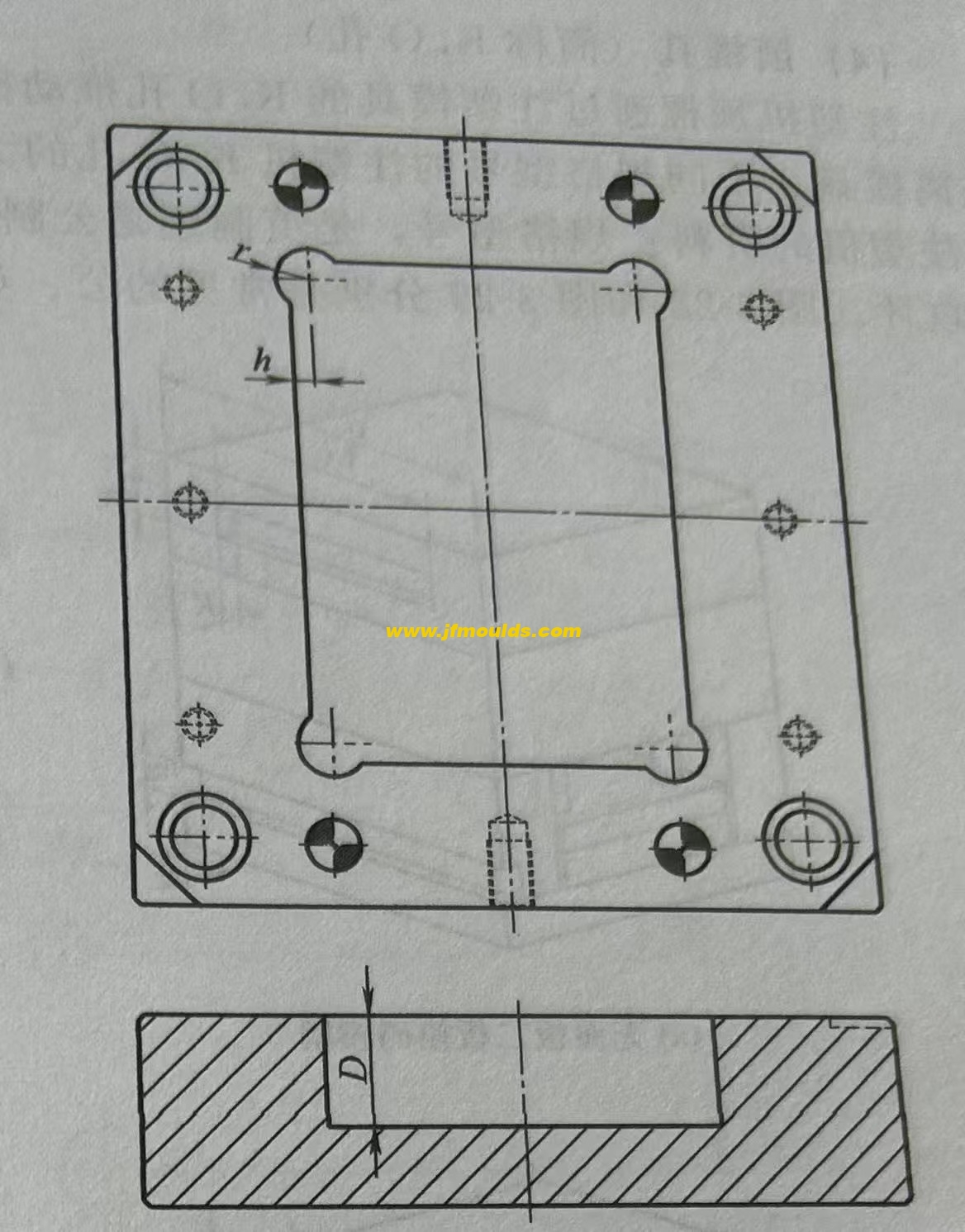

      Menurut bentuk empat sudut sisipan acuan dalaman, terdapat dua cara untuk membuka bingkai. Menurut ketepatan bingkai terbuka yang berbeza, bingkai terbuka dibahagikan kepada bingkai kasar dan bingkai halus. Panjang dan lebar bingkai tebal adalah 4-6mm lebih kecil daripada bingkai halus, dan saiz kedalaman adalah 0.5-1mm lebih kecil. Nilai R bergantung kepada kedalaman bingkai.

Pengilang acuan bumper di China (jfmoulds.com)

(2) alur acuan pry

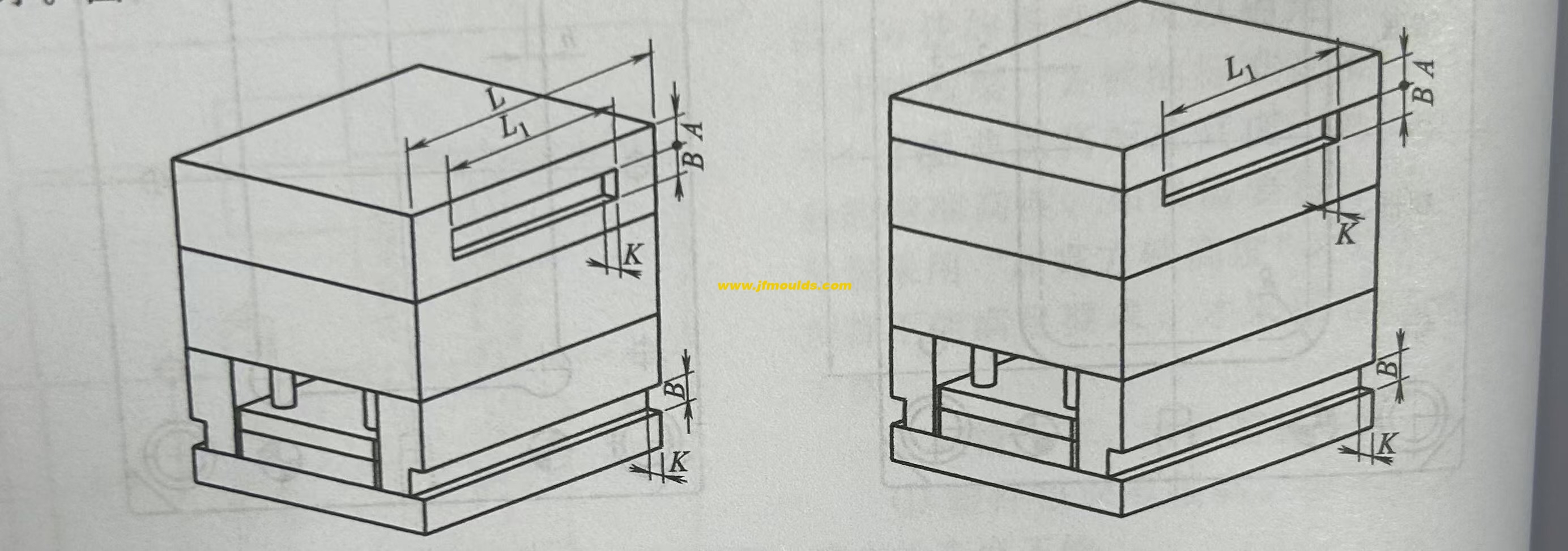

      Fungsi alur prying adalah untuk memudahkan pembukaan acuan, yang umumnya diproses pada acuan tetap plat atau plat acuan B dan empat sudut plat rod push.

(3) slot acuan kod

      Alur mati digunakan untuk mengikat apabila acuan dipasang pada mesin pengacuan suntikan. Terdapat empat jenis slot acuan untuk acuan suntikan.

(4) lubang kayu atas

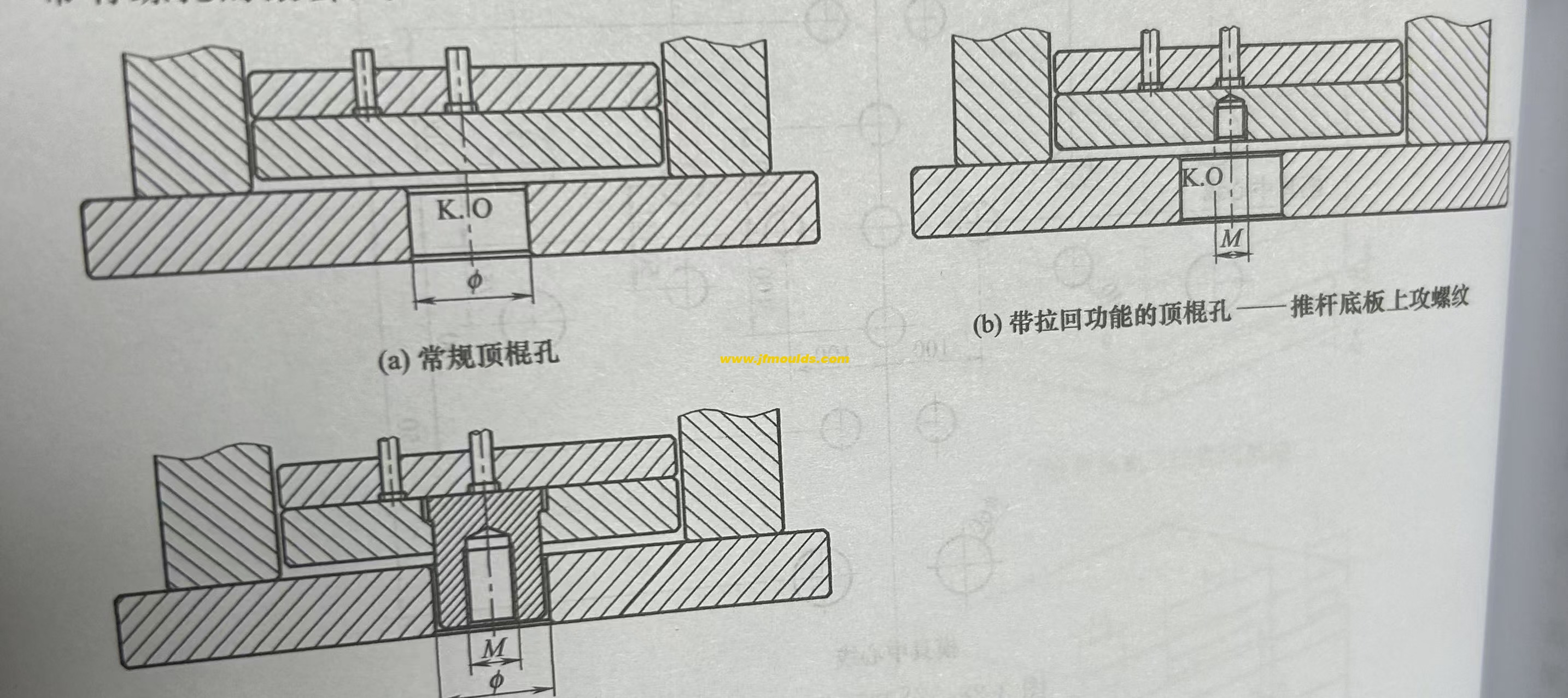

      Batang atas mesin pengacuan suntikan menolak plat bawah pusher dan plat penetapan pusher melalui lubang k.o acuan suntikan, dan kemudian menolak bahagian plastik dari acuan dengan bahagian menolak. Saiz dan kedudukan lubang k.o mesin pengacuan suntikan spesifikasi dan model yang berbeza adalah berbeza, dan reka bentuk harus memberi perhatian kepada maklumat mesin pengacuan suntikan yang disediakan oleh pelanggan: spesifikasi dan model, sama ada Imperial atau metrik, dan lain -lain juga, perhatikan sama ada pelanggan meminta untuk mengetuk plat asas.

      Acuan umum hanya direka dengan lubang tongkat atas, yang terletak di tengah -tengah acuan, tetapi apabila acuannya besar dan panjang, saluran utama acuan menyimpang dari pusat acuan adalah besar, atau bilangan bahagian yang ditolak ke atas dan ke bawah acuan adalah sangat berbeza, untuk membuat plat push ditolak dengan lancar, dua atau lebih banyak lubang tongkat yang sering digunakan.

      Batang atas mesin pengacuan suntikan biasanya hanya bertanggungjawab untuk menolak plat kering, dan kedudukan berulang plat rod push dilakukan oleh musim bunga kembali dan bar kembali. Walau bagaimanapun, kadang -kadang penolak mesti ditetapkan semula sebelum menutup acuan, di mana titik atas batang mesti menolak plat penolak dan tarik plat penolak, untuk tujuan ini lubang skru boleh dimesin pada plat asas pusher, batang atas boleh ditetapkan pada plat asas penolak, atau lengan dengan lubang skru boleh dipasang pada plat basis.

(5) lubang skru mata

      Lubang skru mata adalah lubang skru untuk pemasangan acuan. Saiz lubang skru mata dan spesifikasi asas acuan yang sepadan.

      Untuk pangkalan acuan dengan lebar acuan kurang daripada 300mm, umumnya hanya perlu memproses lubang di kelopak di bahagian atas dan bawah templat. Untuk pangkalan acuan dengan lebar acuan lebih daripada 300mm, harus ada sekurang -kurangnya satu lubang skru mata pada setiap sisi formwork. Apabila panjang asas formwork adalah 2 kali atau lebih lebar, dua lubang mata harus dibuat pada setiap sisi formwork. Kedudukan lubang skru mata harus diletakkan di tengah -tengah pinggir setiap bentuk. Kedalaman lubang skru mata hendaklah sekurang-kurangnya 1.5 kali diameter lubang skru, lihat Jadual 3-7. Skru mata tidak boleh mengganggu struktur lain seperti paip air dan skru air, dan saiz utama dan berat galas yang selamat dari skru mata terlibat.

(6) Keperluan lain untuk kerja -kerja

      1. Semua kerja mestilah chamfered, dan saiz chamfer secara amnya (2 ~ 3mm) x45 °. Semua lubang pada formwork (termasuk lubang skru) juga mesti dikurangkan, dan saiznya umumnya (0.5 ~ 1mm) x45.

      2. Di bawah keadaan biasa, ia dikehendaki meninggalkan jurang 1mm antara plat A dan B (kecuali permintaan pelanggan untuk tidak meninggalkannya).

      3. Empat lajur panduan mesti mempunyai satu 2mm eksentrik, kecuali acuan suntikan bahan dua warna yang perlu berputar 180 ° untuk kerja-kerja yang menentang.

      4. Acuan suntikan dua warna perlu berputar 180 ° semasa proses suntikan, dan keperluan asas acuan sangat tinggi. Keperluan khas mesti dibuat apabila menyesuaikan asas acuan, lajur panduan tidak boleh menjadi eksentrik, keperluan kedudukan kunci lurus juga sangat ketat, dan plat bawah acuan yang bergerak dan panel acuan penetapan mesti dibuat ke dalam cincin kedudukan, dan cincin kedudukan plat asas acuan bergerak mesti terletak di tengah -tengah asas acuan.

      5. Permukaan atas asas acuan harus ditandakan dengan "atas", setiap templat harus bernombor, sudut rujukan harus ditandakan dengan "O", dan ketinggian huruf harus umumnya 10mm.

      6. Bentuk asas acuan memerlukan sekurang-kurangnya empat sisi (dua permukaan rujukan dan permukaan atas dan bawah) menjadi 90 ° untuk ketepatan tinggi dan automatik yang tidak dibaca, dan kesemua enam pihak mestilah 90., dan kedudukan yang tepat di antara setiap plat mesti dipastikan.

      7. Jika terdapat peranti yang menonjol dari bahagian bawah permukaan atas acuan, mesti ada lajur sokongan pada asas acuan untuk melindunginya.

      8. Dimensi keseluruhan asas acuan memenuhi keperluan lukisan, toleransi dimensi panjang dan lebar ialah 0 ~ 0.50mm, dan toleransi ketebalan setiap templat adalah 0 ~ 0.20mm.

      9. Bentuk asas acuan memerlukan setiap plat mestilah tahap, dan plat rod push tidak boleh menonjol di luar asas acuan.

      10. All screw heads are required to sink 1mm, and the screwing length of the screw is at least 2 times the outer diameter of the thread.

      11. The size of the moving and fixed mold frame must be consistent, and the position error should be less than 0.03mm.

      12. The bottom of the moving and fixed mold frame must be kept flat, and the surrounding step shall not exceed 0.05mm, and the width shall not be greater than 10mm.

      13. The reset rod and the moving mold B plate are used as gap fitting, the mating tolerance is H7/f6, and the mating length is 1.5 times the diameter of the reset rod, and other places are empty.

      14. If the push rod plate guide column is inserted into the moving template, the insertion depth is 10-15mm, and the air avoidance on one side is 0.1mm.

      15. Inspection of new mold base: After receiving the mold base sent from the mold base supplier, the mold department must disassemble and inspect all the molds before processing, find problems, notify the supplier to solve them in time, and inspect them item by item when inspecting the mold base.
