Penentuan saiz asas acuan

1: Tentukan panjang, lebar dan ketinggian acuan tetap plat dan plat acuan B yang bergerak

      Saiz asas acuan bergantung kepada dimensi luaran bahagian -bahagian yang dibentuk (sisipan acuan dalaman), dan dimensi luaran bahagian -bahagian yang dibentuk bergantung pada saiz, ciri -ciri struktur dan kuantiti bahagian plastik. Dari sudut pandang ekonomi, lebih padat saiz struktur acuan adalah lebih baik, dengan syarat ia memenuhi keperluan kekakuan dan kekuatan.

      Pangkalan acuan adalah bahagian standard, selagi panjang, lebar, dan ketinggian acuan tetap plat dan plat acuan B bergerak, saiz templat lain, dan bahagian standard lain (seperti skru dan tetapan semula rod, dll) ditentukan dengan sewajarnya. Oleh itu, di sini kita membincangkan bagaimana untuk menentukan panjang, lebar dan ketinggian acuan tetap A dan plat acuan B, dan penentuan saiz bentuk bahagian -bahagian yang dibentuk dan saiz asas acuan telah diterangkan secara terperinci dalam Bahagian 3.4. Dalam proses amalan reka bentuk acuan, kaedah berikut biasanya digunakan untuk menentukan dimensi panjang, lebar dan ketinggian plat A dan B.

Pengilang acuan suntikan plastik di China (jfmoulds.com)

(1) Penentuan panjang dan lebar plat A dan B.

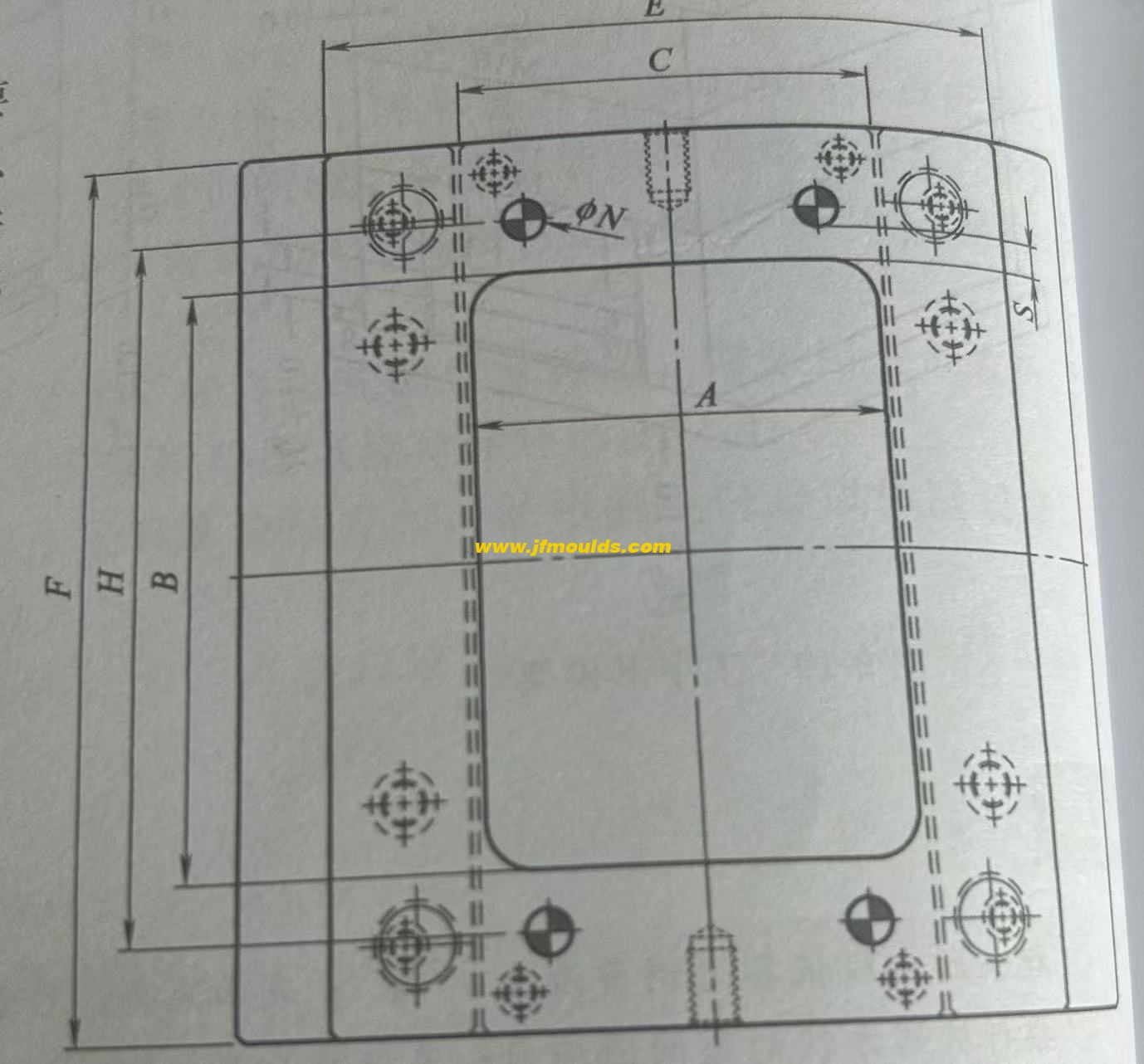

Selepas dimensi panjang dan lebar a dan b dari sisipan acuan dalaman ditentukan, panjang, lebar dan dimensi e dan bawah asas acuan dapat ditentukan.

Secara umumnya, dalam acuan tanpa coring lateral, saiz bingkai terbuka A template harus kira -kira sama dengan saiz lebar C dari plat pushrod asas acuan. Dalam asas acuan standard, dimensi C dan E sesuai, jadi jika anda tahu saiz A, anda boleh mencari saiz lebar asas acuan E dalam manual asas acuan standard.

Apabila saiz lebar E templat ditentukan, diameter n rod reset juga ditentukan. Dengan ketiadaan coring lateral atas dan bawah, ia biasanya 10mm hingga S, iaitu, h = b n 20 (mm)

Dalam asas acuan standard, saiz H dan F juga sesuai dengan satu sama lain, jadi jika anda tahu saiz H, anda boleh mencari saiz panjang asas acuan F dalam manual asas acuan standard.

Apabila acuan mempunyai mekanisme menarik teras lateral, asas acuan harus diperbesar dengan sewajarnya mengikut saiz gelangsar.

Slider kecil (lebar slider & le; 80mm): Panjang dan lebar acuan meningkat sebanyak 50-100mm berdasarkan penentuan di atas.

Slider sederhana (80mm

Slider besar (lebar gelangsar> 200mm): Panjang dan lebar acuan meningkat sebanyak 150-200mm berdasarkan penentuan di atas.

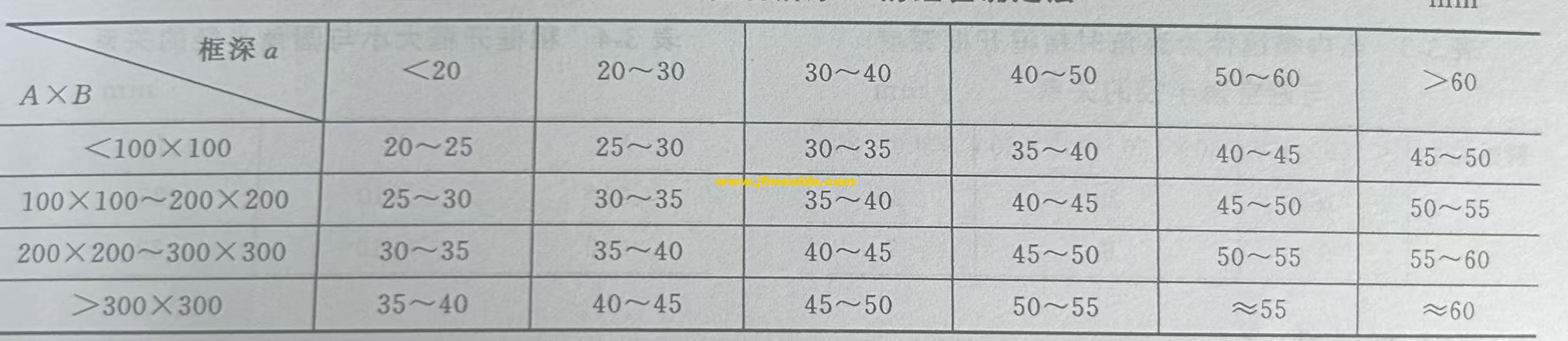

Ketinggian templat tetap harus sekecil mungkin untuk dua sebab: mengurangkan panjang saluran utama, mengurangkan beban ekzos acuan, dan memendekkan kitaran pencetakan; Apabila acuan dipasang pada mesin suntikan untuk pengeluaran, ia adalah dekat dengan mesin suntikan dan tidak ada perubahan.

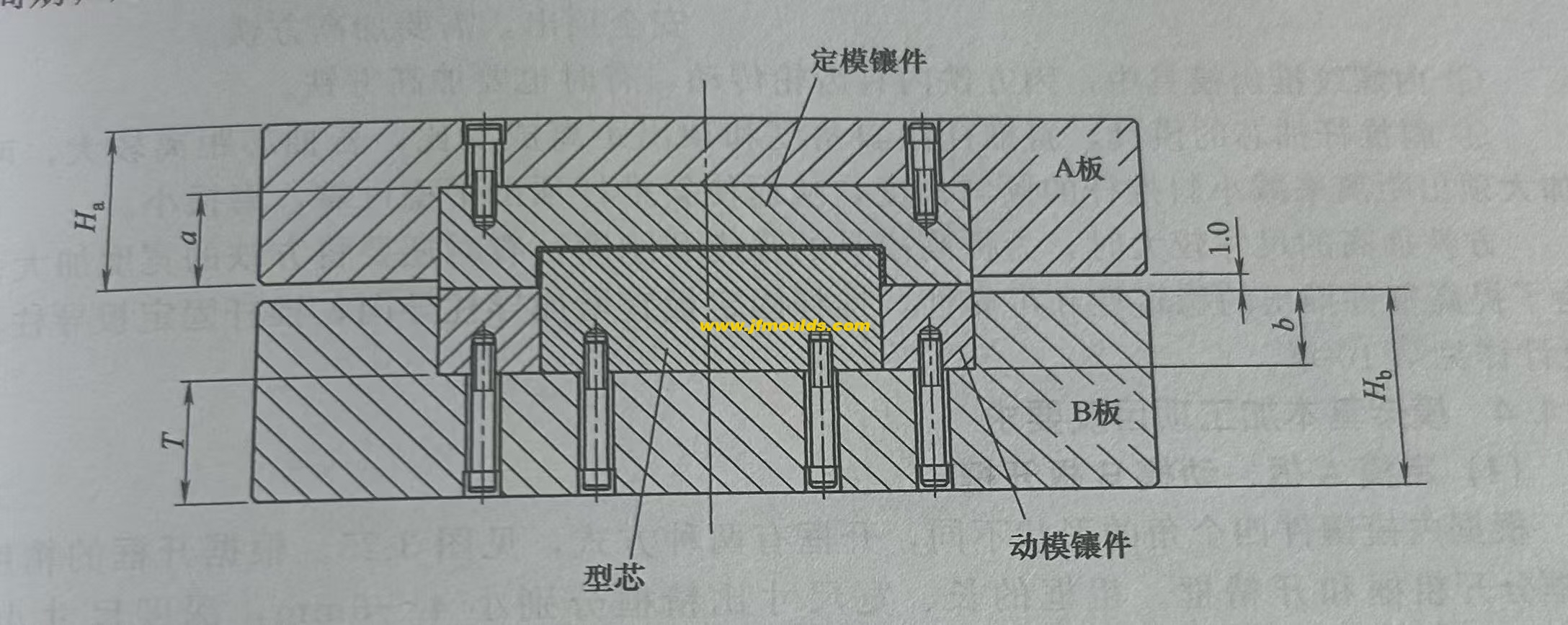

Ketinggian plat b acuan bergerak: umumnya sama dengan kedalaman membuka bingkai ditambah 30-60mm. Ketinggian templat bergerak harus diambil sebanyak mungkin sebagai nilai standard yang mungkin, dan kerja-kerja yang tidak standard harus dielakkan.

2: Ketinggian besi persegi

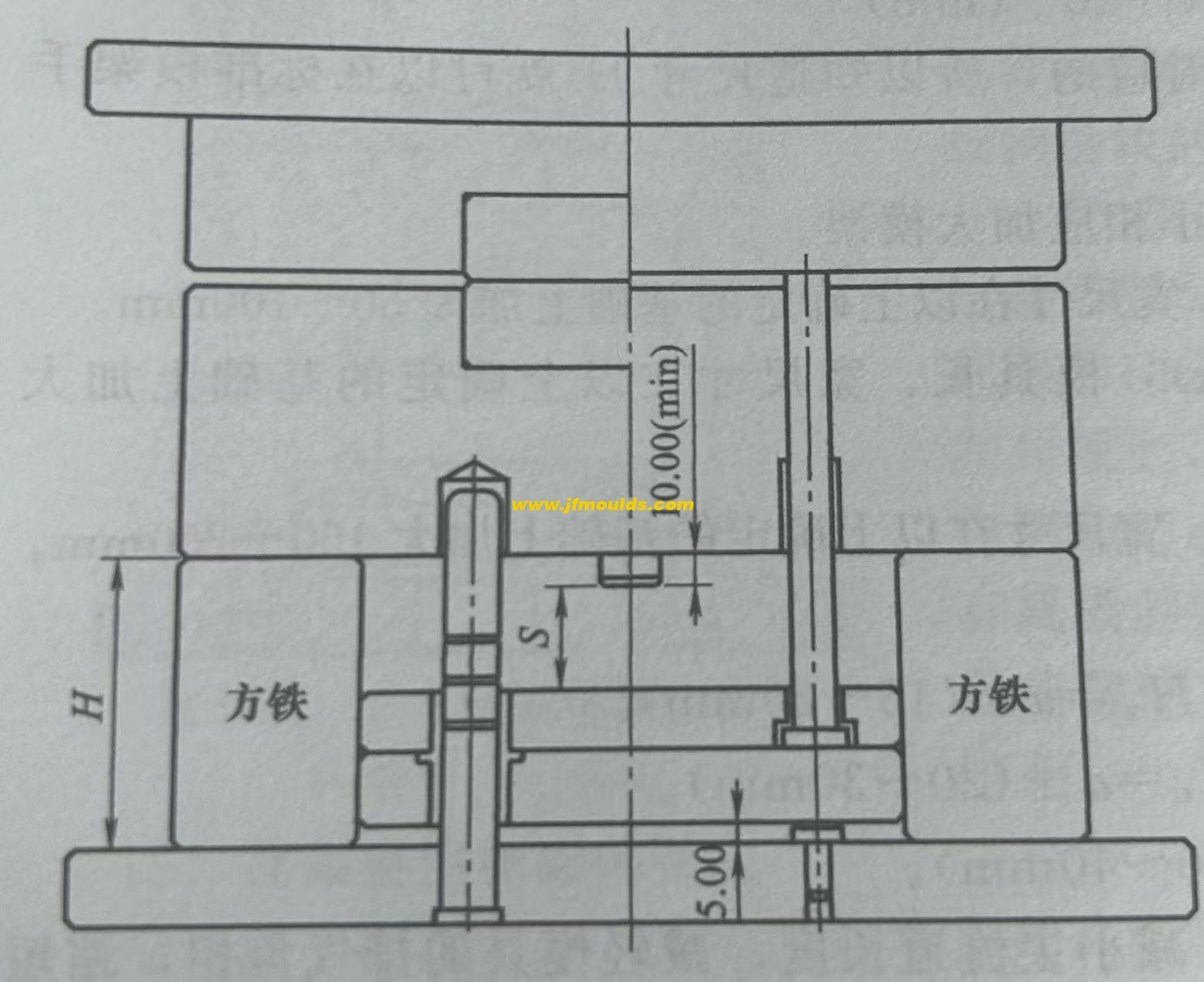

Ketinggian besi persegi mesti membuat plat penolak mempunyai jarak push yang mencukupi untuk memastikan bahagian plastik dipisahkan dengan selamat dari acuan.

Ketinggian besi persegi telah diseragamkan, dan dalam keadaan normal, apabila panjang, lebar dan ketinggian acuan tetap plat dan plat acuan B yang bergerak ditentukan, ketinggian besi persegi juga boleh ditentukan. Walau bagaimanapun, untuk panjang dan lebar yang sama, terdapat tiga ketinggian standard besi persegi, salah satunya adalah ketinggian standard yang tidak ketinggalan, dan dua yang lain adalah ketinggian standard selepas meningkatkan.

Dalam kes -kes berikut, besi persegi perlu dibangkitkan.

1. Bahagian plastik sangat mendalam atau sangat tinggi, jarak lonjakan besar, dan ketinggian besi persegi standard tidak mencukupi.

2. Plat push berganda dikeluarkan untuk kali kedua, kerana terdapat empat plat di besi persegi, yang mengurangkan jarak lonjakan plat penolak, dan untuk mengeluarkan bahagian plastik dengan selamat, adalah perlu untuk meningkatkan besi persegi.

3. Benang dalaman ditolak dari acuan, kerana terdapat pemacu gear di besi persegi, dan kadang -kadang besi persegi perlu lebih tinggi.

4 acuan teras penolak yang cenderung, sudut kecenderungan penolak cenderung berkadar songsang dengan jarak lonjakan, jika jarak coring adalah besar, jarak lonjakan dapat ditingkatkan untuk mengurangkan sudut kecenderungan penggerak yang cenderung, sehingga lekuk rod push yang cenderung stabil dan dipercayai, dan memakai kecil.

Apabila saiz besi persegi lebih besar, untuk meningkatkan kekuatan dan ketegaran acuan, kadang -kadang lebar besi persegi perlu ditingkatkan; Kedua, untuk meningkatkan kestabilan dan kebolehpercayaan bahagian plastik yang dilancarkan, plat penetapan rod push harus dibimbing oleh lajur panduan.
