Cincin kedudukan dan skru acuan

2025-10-07

Cincin kedudukan dan skru acuan

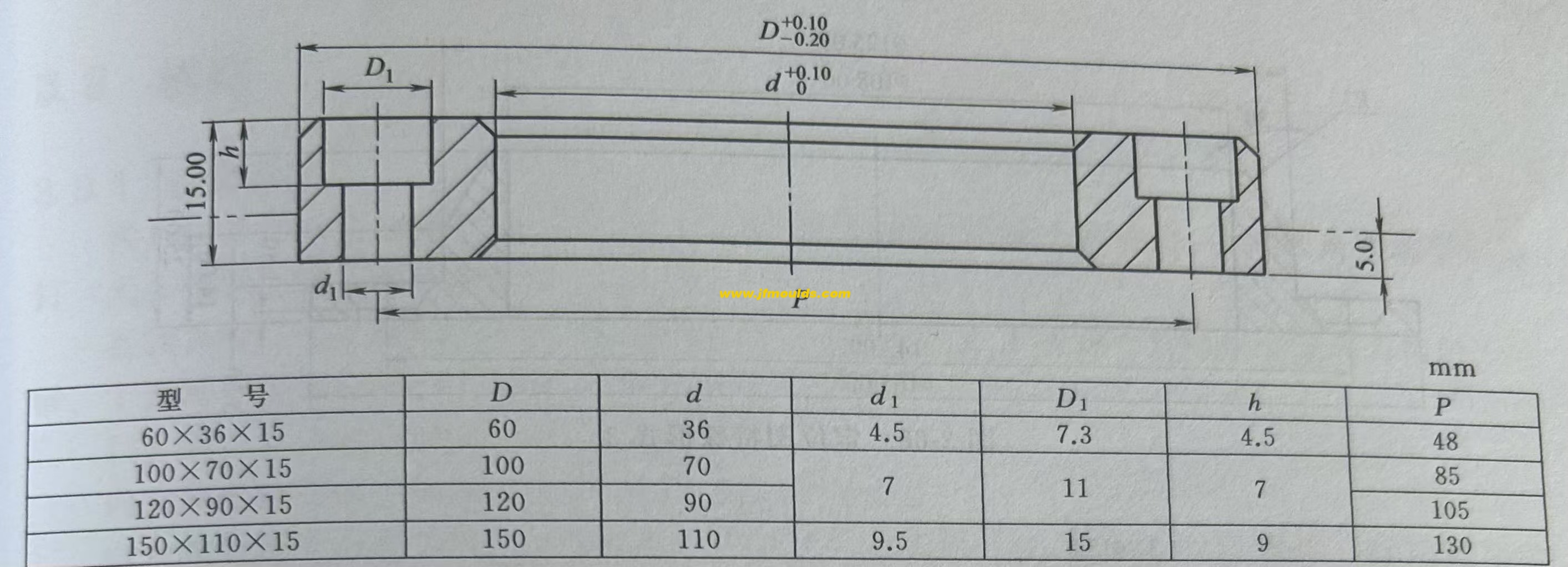

Satu: Lingkaran kedudukan

Terdapat dua bentuk asas cincin kedudukan, dan bahan -bahan cincin kedudukan adalah S45C atau S50C.

1. Cincin kedudukan tertanam dalam template dengan 5mm semasa perhimpunan dan terus menekan ke atas lengan pintu.

2. Apabila memasang cincin kedudukan, 5mm juga tertanam dalam templat, tetapi ia tidak langsung menekan lengan pintu. Pintu diposisikan dengan ditekan oleh templat.

Pengilang acuan kotak perolehan di China (JFMoulds.com)

Perhimpunan cincin kedudukan

Dua: Skru

1. Kencangkan skru

Skru pengikat yang biasa digunakan dalam acuan terutamanya dibahagikan kepada skru kepala silinder soket heksagon (skru soket heksagon), soket heksagon rata-rata skru set (skru tanpa kepala) dan bolt kepala soket heksagon.

Dalam acuan, skru pengikat harus dipilih dalam spesifikasi pilihan yang berbeza dari pelbagai jenis mengikut keperluan yang berbeza, sambil memastikan daya pengikat seragam dan mencukupi. Berikut adalah penjelasan mengenai keadaan penggunaan pelbagai jenis skru pengikat.

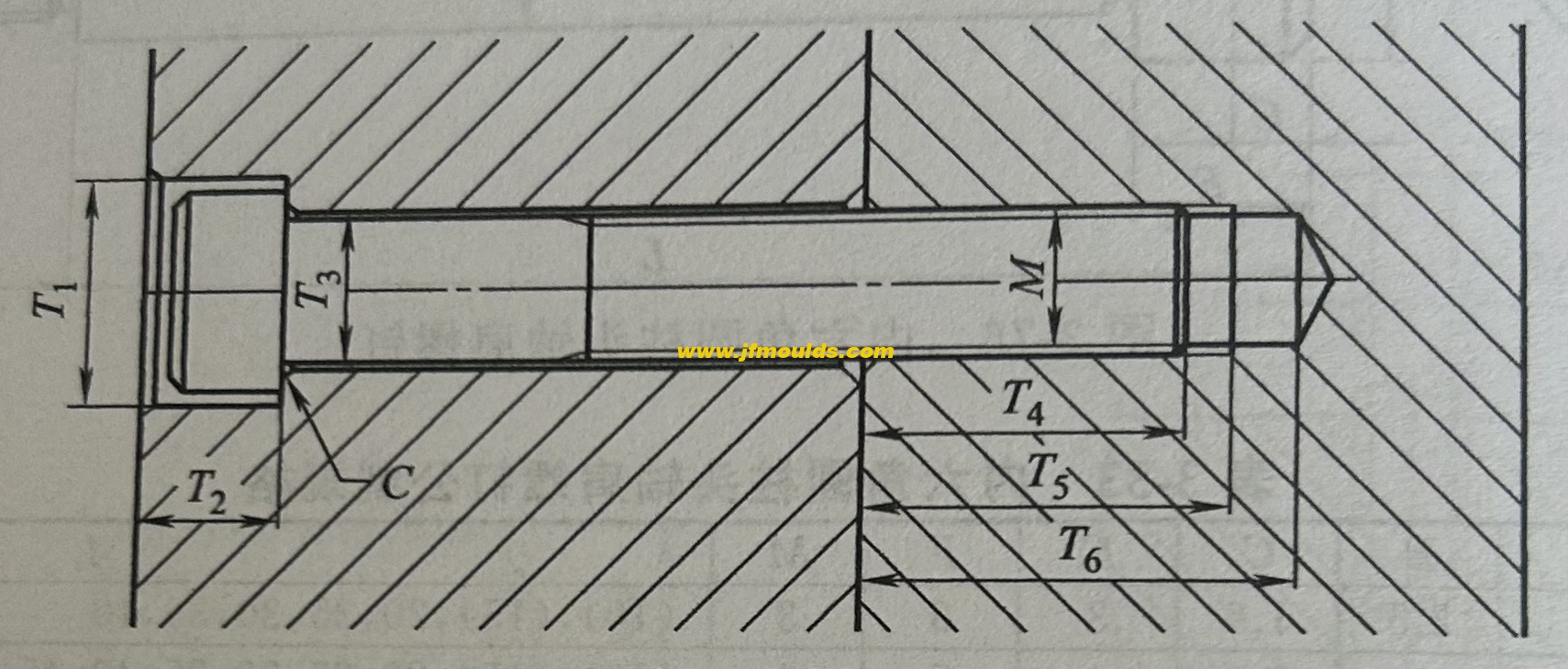

Skru kepala silinder soket hexagon

Spesifikasi pilihan untuk skru soket hex: M4, M6, M10, M12.

Skru soket hexagon terutamanya digunakan untuk bahan -bahan di depan dan belakang, teras, sisipan kecil dan beberapa komponen struktur lain. Sebagai tambahan kepada kedudukan yang disebutkan di atas

Kecuali skru yang digunakan dalam lengan pusingan dan pintu, skru yang digunakan dalam komponen lain seperti sisipan, teras, dan plat penetapan hendaklah dipilih berdasarkan kebolehgunaannya sebanyak mungkin

Spesifikasi keutamaan, skru yang digunakan untuk mengikat sisipan acuan bergerak dan tetap, apabila dipilih, harus memenuhi keperluan berikut.

① Saiz dan kuantiti: Saiz dan kuantiti skru pengikat.

② Kedudukan: Lubang skru harus diatur di empat sudut dan simetri. Saiz w dari lubang skru ke tepi sisipan; Ambil 1 hingga 1.5 kali diameter lubang skru. L1 harus merujuk kepada saiz perlawanan pemprosesan dan biasanya diambil sebagai pelbagai 15 atau 25.

③ Spesifikasi skru kepala silinder soket heksagon: skru soket heksagon, spesifikasi imperial, spesifikasi metrik.

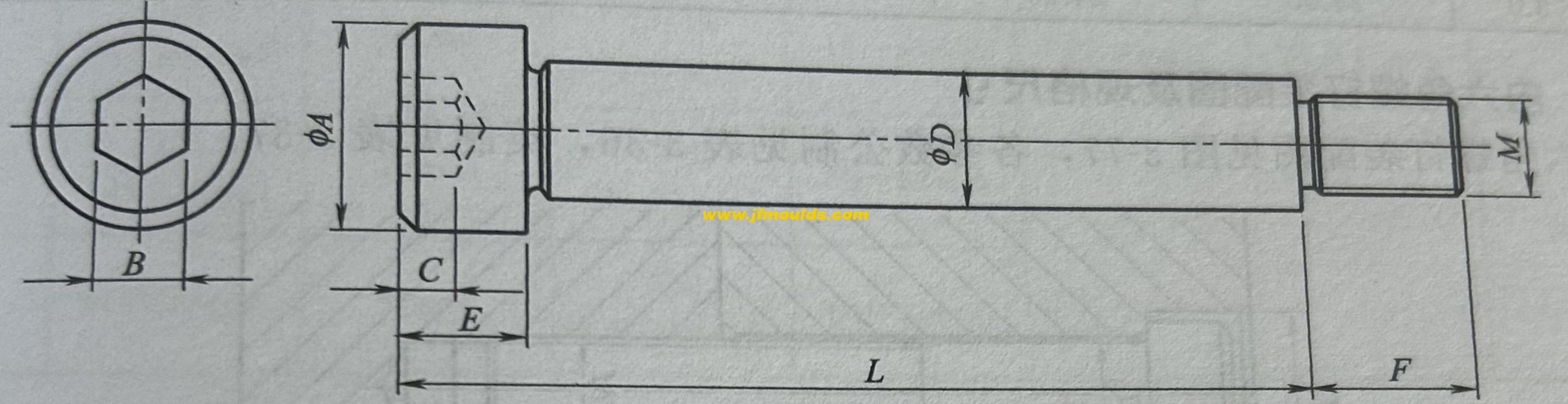

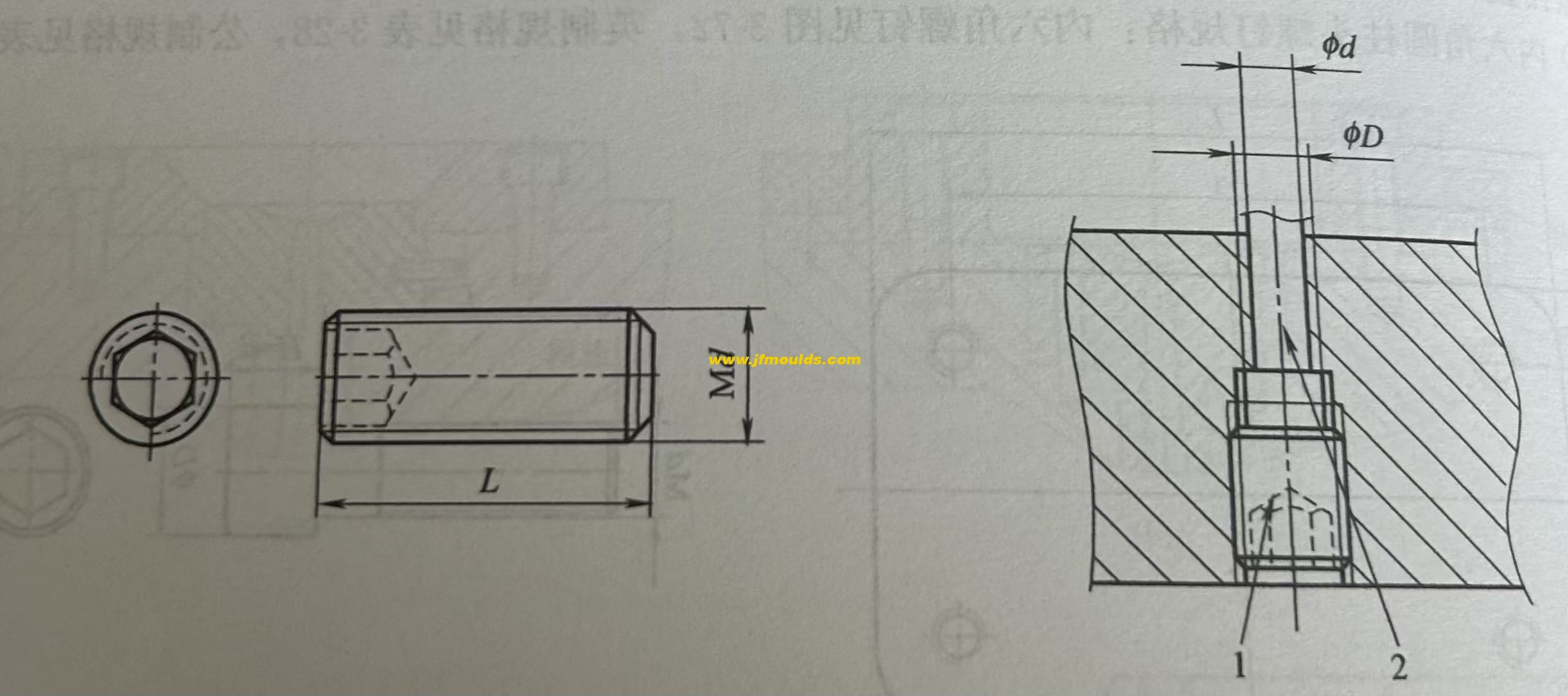

(2) skru soket heksagon

Ia kurang digunakan dalam acuan dan biasanya hanya digunakan sebagai kuku sampah. Jenis dan spesifikasi yang dipilih adalah terhad, dan dua spesifikasi berikut biasanya dipilih.

Dalam bahagian standard, & phi; d dan & phi; d saling berkaitan. & Phi; d adalah saiz sebenar yang digunakan, jadi & phi; d biasanya diambil sebagai asas untuk pemilihan dan dipilih mengikut julat berikut.

Apabila D adalah 3.0mm atau 9/64in,

Pilih M8;

Apabila D ialah 3.5mm atau 5/32in, M10 harus dipilih.

When the thickness is 7.0mm or 3/16in, select M12.

When d is 8.0mm or 5/16in, M16 should be selected.

When d is 8.0mm or 5/16in, it should be fixed with a pressure plate.
