Reka bentuk dimensi luaran bahagian-bahagian yang dibentuk acuan

• 2025-10-11

Reka bentuk dimensi luaran bahagian-bahagian yang dibentuk acuan

      Menurut dimensi luaran bahagian plastik (termasuk dimensi dan ketinggian yang diunjurkan 0 pada permukaan perpisahan) dan ciri -ciri struktur (sama ada lukisan sisi diperlukan)

Inti dapat menentukan dimensi luaran sisipan acuan dalaman. Sebaik sahaja dimensi sisipan acuan dalaman ditentukan, dimensi asas acuan boleh ditentukan secara kasar.

Sampah boleh acuan pengeluar di China (jfmoulds.com)

Data ini hanya untuk rujukan dalam reka bentuk struktur umum acuan suntikan. Yang berikut harus diperhatikan dalam proses reka bentuk sebenar

Pukul berapa

Dimensi akhir yang ditentukan panjang, lebar dan ketinggian acuan tetap plat dan plat acuan B, serta ketebalan sisipan, mesti diambil sebagai nilai standard.

Apabila H ialah N, bahagian plastik agak tinggi, dan nilai N perlu ditingkatkan dengan sewajarnya. Nilai kenaikan An = (H - N)/2.

③ Ketebalan dinding bahagian plastik agak besar dan strukturnya agak rumit. Kadang -kadang, untuk memenuhi keperluan saluran air penyejuk, pelarasan yang diperlukan perlu dibuat kepada data.

④ Struktur bahagian plastik adalah kompleks. Acuan ini mempunyai mekanisme teras-penarik teras atau memerlukan mekanisme pelepasan khas. Dimensi panjang, lebar dan ketinggian acuan tetap plat dan plat acuan B bergerak semua perlu ditingkatkan dengan sewajarnya. Bagi mereka yang gelongsor slider, panjang atau lebar biasanya meningkat sebanyak 50mm, 100mm atau 150mm bergantung kepada saiz gelangsar, dan ketebalannya meningkat sebanyak 10mm atau 20mm.

Untuk acuan lurus tanpa panel, ketebalan plat A boleh ditingkatkan sebanyak 5 hingga 10mm atas dasar di atas, dan kemudian nilai standard boleh diambil.

Selepas pada dasarnya menentukan spesifikasi, model dan dimensi asas acuan, struktur keseluruhan asas acuan juga perlu disahkan untuk memeriksa sama ada asas acuan yang ditentukan mematuhi mesin pengacuan suntikan yang diberikan oleh pelanggan, termasuk dimensi luaran asas acuan, strok pembukaan maksimum, kaedah lekuk dan strok keluar, dan lain -lain.

Contoh 1: Kedudukan acuan tunggal-rongga. Untuk acuan tunggal-rongga, kawasan yang diunjurkan adalah hasil dari dimensi panjang dan lebar maksimum bahagian plastik di permukaan perpisahan, dan juga termasuk kawasan melalui lubang di tengah. Untuk contoh susunan acuan tunggal, kawasan yang diunjurkan bahagian plastik di permukaan perpisahan ialah: 140.2 × 112.1 = 15,716.42mm. Merujuk kepada Jadual 4-2, kita dapat: M = 55-65, n = 32-36, C-30-35, D-50-60, E-30-34. Oleh kerana bentuk plastik yang tidak teratur, bilangan N diselaraskan seperti yang diperlukan.

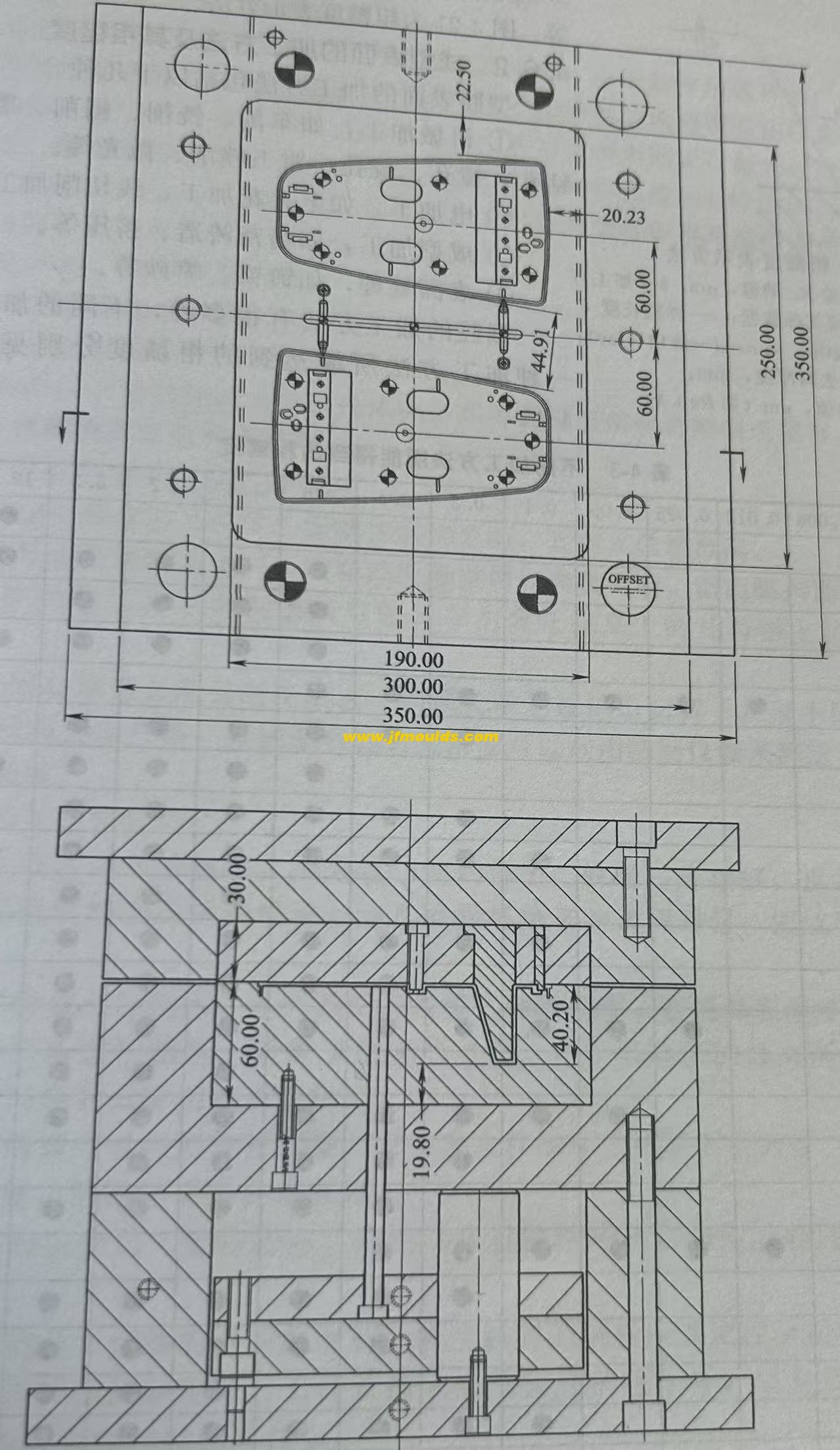

Contoh 2: Kedudukan acuan pelbagai kavitasi. Untuk acuan pelbagai rongga, kawasan yang diproyeksikan adalah panjang keseluruhan setiap rongga di permukaan perpisahan selepas susunannya

Dalikan dengan jumlah lebar, termasuk melalui lubang setiap rongga dan kawasan di antara setiap rongga. Rajah 4-20 menunjukkan contoh kedudukan acuan berbilang kaviti, dengan kawasan yang diunjurkan

199x134 = 26,666mm ², M = 65-75, n = 36-40, C = 35-40, d = 60-75, E = 34-38.
